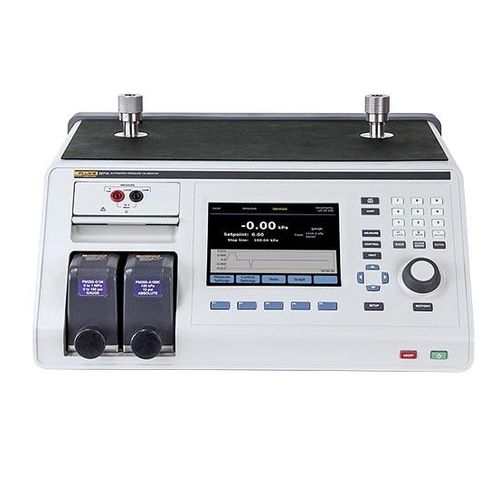

圧力校正器 2271Aデジタル産業用プログラム可能
お気に入りに追加する
商品比較に追加する
特徴
- 物理量
- 圧力
- オプション
- デジタル, 産業用, プログラム可能
- 温度域
最大: 35 °C
(95 °F)最少: 15 °C
(59 °F)- 圧力
3,000 psi
詳細
製品の概要

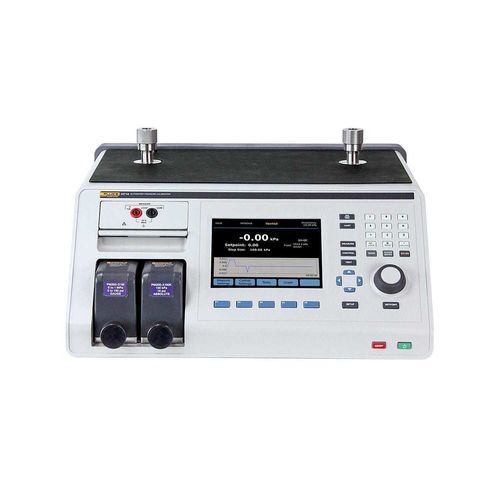

Fluke 2271A はモジュラー式の工業用圧力校正器で、-100 kPa～20 MPa（-15～3000 psi）をカバーします。シャーシには最大2個の圧力測定モジュール（PM200 または PM500）を搭載でき、EMM（電気測定モジュール、HART対応）を内蔵して 4–20 mA デバイスのクローズドループ自動校正を実行できます。モジュール設計により、必要なレンジだけを導入し、業務に応じて追加・交換できます。
主な機能
圧力測定モジュール
2271A は PM200（経済的レンジ）と PM500（高精度）をサポートします。モジュールは前面からはめ込み式で混在搭載が可能、シリコンセンサーを使用し、ノブに防ねじれ対策を備えます。
PM200 と PM500 の比較（概要）
PM200（良）
PM500（優）
テストポートとリファレンスポート
上部のデュアルテストポートにより 2 台の DUT を同時に接続でき、スループットを向上します。垂直ポートは機械式圧力計の取り付けを容易にします。対応ポート：HC20（手締め、M20 対応）および P3000（P3000/P5500 との下位互換性）。大気参照用のリファレンスポートを装備しています。
安全機能
各モジュールおよびメインシャーシに圧力逃がし弁を装備。内部逃がし弁、ユーザー設定可能な圧力上限、緊急停止ボタンなど、SEP に準拠した安全設計を採用しています。
汚染防止
オプションの CPS はコントローラから離れる単方向フロー、重力式サンプ、二段階フィルタを提供し、水・油・ガスなどの媒体によるバルブやセンサーの汚染を防ぎます。
自動圧力試験
COMPASS® for Pressure ソフトウェアで 1 台または複数の DUT に対する校正シーケンスを自動化できます。フルリモートインタフェースによりカスタムソフトやデータ収集システムと統合可能です。
ケアプラン
Fluke Calibration は 1 年、3 年、5 年のケアプランを提供し、ダウンタイム低減と所有コスト管理を支援します。プランには標準または認定校正、修理サービスが含まれます。
マニュアルと資料
提供資料：安全データシート、製品仕様、オペレータおよびプログラママニュアル、データシート、HART トランスミッタ保守、測定不確かさ、オートメーション、圧力計校正に関するアプリケーションノート等。
技術仕様
Fluke 2271A はモジュラー式の工業用圧力校正器で、-100 kPa～20 MPa（-15～3000 psi）をカバーします。シャーシには最大2個の圧力測定モジュール（PM200 または PM500）を搭載でき、EMM（電気測定モジュール、HART対応）を内蔵して 4–20 mA デバイスのクローズドループ自動校正を実行できます。モジュール設計により、必要なレンジだけを導入し、業務に応じて追加・交換できます。
主な機能
- 微圧から 20 MPa（3000 psi）までを一台でカバー
- モジュラー設計：PM200／PM500 を最大2個組合せてレンジと精度クラスを構成可能
- EMM：24 V DC ループ給電、切替式 250 Ω ループ抵抗で HART 通信対応
- オプションの CPS により液体・微粒子からの保護が可能
- 多言語対応の直感的インターフェイス、イーサネット/RS232/USB リモート制御
- 上部のデュアルテストポートで DUT を 2 台同時に接続可能
圧力測定モジュール
2271A は PM200（経済的レンジ）と PM500（高精度）をサポートします。モジュールは前面からはめ込み式で混在搭載が可能、シリコンセンサーを使用し、ノブに防ねじれ対策を備えます。
PM200 と PM500 の比較（概要）
PM200（良）
- 典型仕様 0.02 % FS、機械式圧力計や低精度トランスミッタ、圧力スイッチの校正に適する
- 堅牢なシリコンセンサーで高速な制御応答
- コストが抑えられ、予備モジュール導入が容易
PM500（優）
- 高い特性評価と線形化を施したシリコンセンサーで高精度を経済的に実現
- 多くのレンジで 50%–100% 領域において読み取りの 0.01 % の不確かさを提供
- 20 MPa（3000 psi）まで 45 種類以上のレンジを用意
テストポートとリファレンスポート
上部のデュアルテストポートにより 2 台の DUT を同時に接続でき、スループットを向上します。垂直ポートは機械式圧力計の取り付けを容易にします。対応ポート：HC20（手締め、M20 対応）および P3000（P3000/P5500 との下位互換性）。大気参照用のリファレンスポートを装備しています。
安全機能
各モジュールおよびメインシャーシに圧力逃がし弁を装備。内部逃がし弁、ユーザー設定可能な圧力上限、緊急停止ボタンなど、SEP に準拠した安全設計を採用しています。
汚染防止
オプションの CPS はコントローラから離れる単方向フロー、重力式サンプ、二段階フィルタを提供し、水・油・ガスなどの媒体によるバルブやセンサーの汚染を防ぎます。
自動圧力試験
COMPASS® for Pressure ソフトウェアで 1 台または複数の DUT に対する校正シーケンスを自動化できます。フルリモートインタフェースによりカスタムソフトやデータ収集システムと統合可能です。
ケアプラン
Fluke Calibration は 1 年、3 年、5 年のケアプランを提供し、ダウンタイム低減と所有コスト管理を支援します。プランには標準または認定校正、修理サービスが含まれます。
マニュアルと資料
提供資料：安全データシート、製品仕様、オペレータおよびプログラママニュアル、データシート、HART トランスミッタ保守、測定不確かさ、オートメーション、圧力計校正に関するアプリケーションノート等。
技術仕様
- 圧力範囲：-100 kPa～20 MPa（-15～3000 psi）表圧
- 供給ポート最大：最大 23 MPa（3300 psi）表圧
- テストポート定格：20 MPa（3000 psi）絶対；リファレンスポート ≈115 kPa 絶対
- 対応モジュール：PM200、PM500；最大 2 モジュール搭載
- 制御精度（動的、代表値）：例 PM200-BG2.5K = 0.005 % スパン
- EMM：24 V DC ループ電源、切替式 250 Ω ループ抵抗、最大 30 V DC（シャーシ接地対）
- インタフェース：イーサネット、RS232、USB
- 電源：100–240 V AC、47–63 Hz；最大消費電力 100 W；ヒューズ T2A 250 V AC
- 動作温度：15 °C～35 °C；保管温度 -20 °C～70 °C；動作湿度 <80 %（30 °C）、<70 %（35 °C）
- 保護等級 IEC 60529 IP20；振動 MIL‑T‑28800D クラス 3；動作高度 <2000 m
- シャーシ重量（モジュール除く）：約 15 kg；寸法例：幅 442 mm、奥行 446 mm、高さ 305 mm または 237 mm（構成に依存）
