多機能校正器 5322A series
電圧電流ループ

多機能校正器 - 5322A series - Fluke Calibration - 電圧 / 電流 / ループ

多機能校正器 - 5322A series - Fluke Calibration - 電圧 / 電流 / ループ - 画像 - 2

多機能校正器 - 5322A series - Fluke Calibration - 電圧 / 電流 / ループ - 画像 - 3

多機能校正器 - 5322A series - Fluke Calibration - 電圧 / 電流 / ループ - 画像 - 4

多機能校正器 - 5322A series - Fluke Calibration - 電圧 / 電流 / ループ - 画像 - 5

お気に入りに追加する

商品比較に追加する

特徴

物理量

多機能, 電圧, 電流, ループ, 抵抗性, インピーダンス

オプション

ポータブル, 手動式

温度域

最少: 18 °C
(64 °F)

最大: 28 °C
(82 °F)

電圧

115 V, 230 V

詳細

製品概要

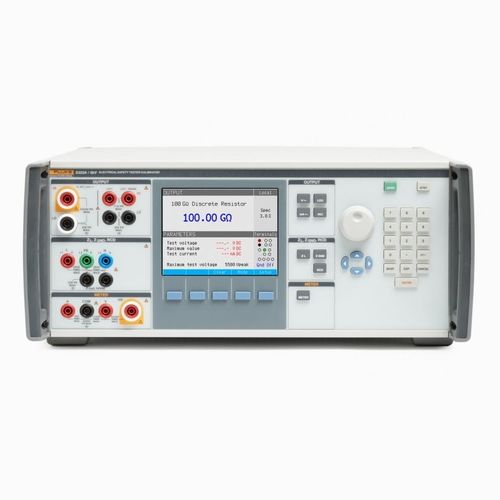

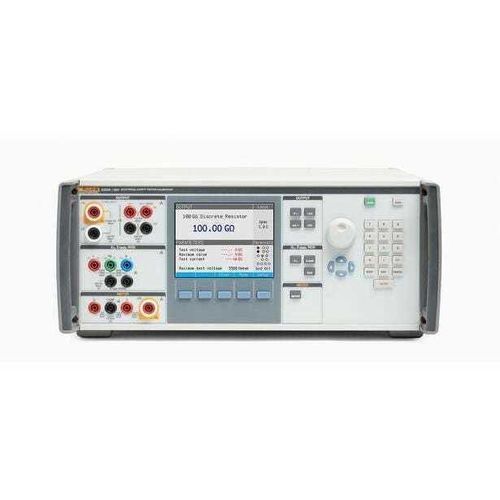

Fluke Calibration 5322A は、多くの校正機能を 1 台に統合したマルチファンクション電気試験器校正器で、従来のディスクリート抵抗、デケードボックス、専用治具を置き換えます。
MET/CAL 校正管理ソフトウェアで自動化すると、手動のマルチプロダクト手法と比べ最大 4 倍のスループット向上が可能です。

主な機能と性能

ハイポット（AC/DC）、絶縁抵抗（メガオーム）テスター、漏れ電流テスター、マルチファンクション設置テスター、ポータブル・アプライアンス・テスター（PAT）、導通・接地（アース）試験器、ループ/ラインインピーダンス、RCD/GFCI テスターなど幅広い試験器を校正可能。
絶縁抵抗校正用の連続可変高抵抗出力：1.5 kV で 10 kΩ～100 GΩ（外付け R‑マルチプライヤと付属 10 kV 分圧器使用で 10 TΩ まで拡張可能）。
ダイレクト/タッチ、差動、置換方式に対応した漏れ電流シミュレーション：10 µA 分解能（0.1 mA～30 mA）。
導通・グラウンドボンド校正向けの高精度低抵抗出力：100 mΩ～10 kΩ（2 線/4 線モード、10 mΩ ディスクリートオプションあり）。
16 個の高電力抵抗によるループ/ライン出力、Scan モード、オプションの Active Loop Compensation (VLC) による残留インピーダンス補償（COMP モードで最大 2 Ω 補償）。
RCD/GFCI のシミュレーションと測定：複数モード（0.5×I、1×I、1.4×I、2×I、5×I、PAT モード等）でトリップ電流・トリップ時間を高分解能・低不確かさで校正。
内蔵 Hipot AC/DC 電圧の校正・測定は最大 5 kV、10 kV 測定用の 10 kV 分圧器付属、さらに高電圧用途向けに 40 kV 特性プローブをオプションで用意。
オプションの VLC は 600 V 精密 AC/DC 出力と同期 Active Mode を提供し、干渉を低減します。

操作画面と制御

大きく明るいフルカラーディスプレイ：供給値（青）と測定値（赤）を色分け表示、アクティブ端子表示機能を搭載。
機能に応じて変化するソフトキー、数値キーパッド、ジョグホイールで正確な値入力とレンジ選択が可能。
Mode ソフトキー経由でグラフィカルな接続ガイドを表示し、正しい接続と操作を支援。

付属品とオプション

外付け R‑マルチプライヤ：10 kV 試験で最大 10 TΩ まで高抵抗を拡張。
PAT 用 RCD アダプタ付属：各地域のプラグ/ソケットに安全に接続可能。
外付け 10 kV 分圧器付属（10 kV 出力の試験器測定用）；40 kV 特性プローブはオプション。
オプション：5322A‑LOAD（5 kV 高抵抗負荷）、VLC（600 V 出力とループ補償）、トランジットケース、ラックマウントキット等。

モデル

5322A — ベースモデル（1.5 kV 抵抗）。
5322A/5 — 5 kV 高電圧抵抗出力モデル。
5322A/VLC — 600 V 出力と Active Loop Compensation を追加。
5322A/40 — 40 kV プローブ対応モデル。
複合モデル例：5322A/5/VLC、5322A/VLC/40、5322A/5/40、5322A/5/VLC/40。

用途

絶縁/ハイポット/漏れ電流/RCD/GFCI/PAT/ループ/ラインインピーダンス/アース導通/低抵抗計のラボ校正。
校正時間、設置面積、不確かさ変動を削減したい生産試験や校正ラボ向け。

フロント/リアパネルの特徴

フルカラーディスプレイとソフトキーでモード駆動の操作を実現；アクティブ端子を視覚表示。
出力ジョグホイールと数値キーパッドで迅速かつ正確な値入力；接続グラフィックヘルプを表示。
IEEE‑488（GPIB）および USB 通信インターフェースで自動化システムや MET/CAL との統合が可能。

主な仕様（抜粋）

仕様信頼度：99 %；校正周期：1 年。
電源：115/230 V AC（50/60 Hz）+10 % / −14 %；最大消費電力 1250 VA。
動作環境：ウォームアップ 15 分；動作 18 °C～28 °C；保管 −10 °C～50 °C；高度最大 3050 m；相対湿度 <80 %（28 °C まで、>10 GΩ 出力は <70 % 指定）。
外形寸法：430 × 555 × 170 mm；質量：約 20 kg。
低抵抗出力：100 mΩ～10 kΩ（+ 10 mΩ 単一値）；4 線出力最小 1 mΩ。
高抵抗出力 1.5 kV：10 kΩ～10 GΩ（+100 GΩ 単一値）；5.5 kV オプション：10 kΩ～100 GΩ。
試験電圧測定：0～5500 V DC。
アース導通：1 mΩ～1700 Ω。
ループ/ライン：25 mΩ～1700 Ω；COMP（VLC）で最大 2 Ω 補償；分解能 1 mΩ。
漏れ電流出力：0.1 mA～30 mA；モード毎の不確かさを規定。
RCD：複数のトリップ電流レンジ及びトリップ時間；時間 10～5000 ms。
マルチメータ入力：V 最大 1100 V；HV 最大 5000 V；COM‑PE 耐圧 2200 V pk。
AC/DC 電流：0～20 A 連続；20～30 A 最大 5 分。
オプション／アクセサリ：R‑Multiplier、10 kV 分圧器、40 kV プローブ、5322A‑LOAD、VLC、RCD PAT アダプタ、ラック、トランジットケース。
