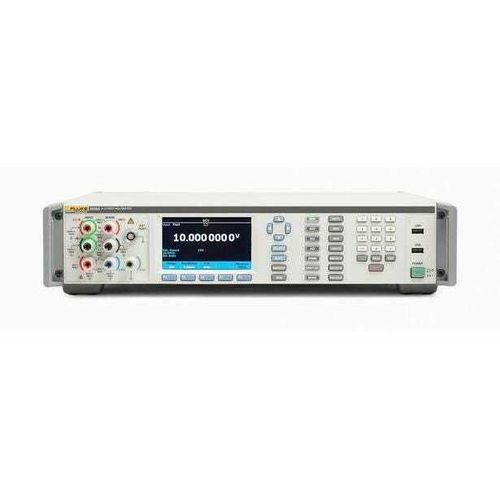

グラフィックマルチメーター 8558A

デジタル卓上型1000 V

製品概要
8.5桁マルチメータ 8558A は、高分解能 DC 測定と高速デジタイザ（最大 5 MS/s）を組み合わせた装置で、研究室の特性評価や生産ラインの試験自動化に適しています。メモリへの高速デジタイズ（読み取りあたり 200 ns）と高スループットにより、低レベルトランジェントの解析とテスト工程のスループット向上を実現します。

主な特長

• 5 MS/s の高解像度デジタイジング、電圧は最大 20 MHz、電流は最大 4 MHz のアナログ帯域幅
• 低速では最大 8.5 桁の分解能、4.5 桁で最大 100,000 読み取り/秒の高速測定
• 最大 1,500 万読み取りを保持できるオンボードメモリ
• トレンドプロット、波形、FFT、ヒストグラム、統計を表示するカラーグラフィック表示
• 前面/背面プログラム可能な電子入力スイッチおよび Visual Connection Management™
• 前後の USB ホストポートおよび USB メモリ対応

デジタイジングおよび測定機能

• 電圧デジタイジング: 100 mV – 1000 V、最大 5 MS/s、最大 20 MHz 帯域
• 電流デジタイジング: 10 µA – 2 A、最大 5 MS/s、最大 4 MHz 帯域
• 数百 nV の電圧感度、数百 pA の電流感度により低レベルトランジェントを検出
• 18 ビット SAR ADC により高速デジタイジング時も高分解能を実現

接続性とシステム互換性

• リモートインターフェース: GPIB (IEEE‑488.2)、USBTMC、イーサネット
• メモリ→PC の高速転送: USB（バイナリ）で最大 500,000 読み取り/秒、イーサネット/GPIB で最大 200,000 読み取り/秒
• SCPI コマンド互換、3458A/8508A エミュレーションモード、IVI ドライバサポート
• MET/CAL 校正手順サポート
• トリガー: 外部 BNC Trig In/Out（エッジ/レベル）、タイマー、エポック、ライン；外部トリガー遅延 <100 ns

操作性と運用

• 直感的な設定メニューとグラフィック UI により導入時間を短縮
• 多言語対応と表示モードで迅速な解析が可能
• 持ち運び用ハンドルとオーバーモールドされたホイールで取り扱いが容易
• 繰り返し作業の自動化が可能で、オンボードメモリにより即時の PC 依存を軽減

主な仕様（抜粋）

• モデル: 8558A
• 分解能: 最大 8.5 桁（定格）
• デジタイジング: メモリへ最大 5 MS/s；メモリへの読み取りあたり 200 ns
• 読み取り速度: 8.5 桁で 1 rdg/s、4.5 桁で最大 100,000 rdg/s
• 電圧範囲: DC 100 mV – 1000 V；AC 10 mV – 1000 V（1 Hz – 10 MHz）
• 電流範囲: DC 10 µA – 2 A；AC 10 µA – 2 A（1 Hz – 100 kHz）
• 帯域幅: 電圧最大 20 MHz；電流最大 4 MHz
• ADC: 18 ビット SAR
• オンボードメモリ: 最大 15,000,000 読み取り
• インターフェース: GPIB、USBTMC、イーサネット、USB ホスト（前/後）
• トリガー: 外部 BNC、エッジ/レベル、タイマー、エポック、ライン；外部遅延 <100 ns
