製品概要

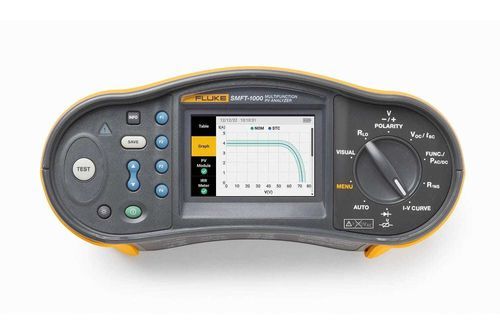

SMFT-1000 ソーラーツールキットは、最大 1000 V DC の太陽光発電システムの設置、始動点検、定期点検向けに設計されたマルチファンクション PV アナライザです。現場での I‑V 曲線トレース、IEC 62446-1 に準拠した安全・性能試験シーケンス、IRR2‑BT による無線照度測定を一体化しています。Fluke TruTest™ との連携でデータベース取込、報告書作成、履歴比較が可能です。

主な機能

• IEC 62446-1 カテゴリ 1/2 に対応したオールインワン試験ソリューション
• 現場での I‑V 曲線トレースとメーカー曲線とのリアルタイム比較
• 開放電圧 Voc 最大 1000 V DC、電流測定最大 20 A DC（高効率モジュールでは動作電流測定モード）
• IRR2‑BT 無線照度計を標準同梱、i100 AC/DC 電流クランプに対応
• Fluke TruTest™ によるデータ管理とレポート出力

製品概要（詳細）
SMFT-1000 は PV 技術者や保守チーム向けに設計されています。画面上のガイド、Auto Test モード（絶縁試験の有無選択可）を備え、試験中に I‑V 曲線をカラー表示します。TruTest™ 連携により大規模なパネルデータベースから設定を簡便化し、標準化された報告書を作成できます。

重要な試験機能

• IEC 62446-1 カテゴリ 1 安全シーケンス：保護導体抵抗 (Rpe)、開放電圧 (Voc)、短絡/動作電流 (Isc / operating current)、絶縁抵抗 (Rins)、極性
• IEC 62446-1 カテゴリ 2 性能試験：I‑V 曲線トレースと同時計測（照度、モジュール温度）、傾斜・方位の入力
• 約 19% 以上の効率モジュールでは動作電流を測定（必要に応じて i100 使用）

Fluke TruTest™ Solar Database アプリ
TruTest™ アプリは SMFT-1000 と連携し、メーカー仕様を 120,000+ のパネルデータベースから取り込み、I‑V テストの設定を迅速化し、標準化されたレポート作成を支援します。

キット内容（同梱品）

• Fluke SMFT-1000-BP プロフェッショナルツールバックパック
• SMFT-1000 マルチファンクション PV アナライザ（キャリーストラップ、ヒューズパック、光学→USB IRDA アダプタ、ゼロアダプタ）
• IRR2‑BT ワイヤレス放射照度計 Pro（外部温度プローブ 80PR‑IRR、取付ブラケット）
• i100 AC/DC 電流クランプ 100 A（TPAK マグネットセット）
• TP1000 テストプローブ（リモートテストボタン付き）
• TL1000 テストリードセット、TL1000‑MC4 セット、TL1000/30M リール式リード、カプラセット
• ハードキャリーケース

現場での使用性と人間工学
Auto Test モードと画面ガイドにより現場でのセットアップミスを低減します。IRR2‑BT は試験中に照度・温度を無線送信し、無線切断時は最大 17 時間分を内部ログに記録して後で同期できます。

主な仕様

• 保護導体抵抗 (Rpe)：表示 0.00–19.99 Ω（測定 0.20–19.99 Ω）、分解能 0.01 Ω、精度 ±(2% + 2 digits)
• 開放電圧 (Voc)：最大 1000 V DC 測定、分解能 0.1 V（≤99.9 V）/ 1 V（≥100 V）、精度 ±(0.5% + 2 digits)
• 短絡/動作電流 (Isc)：測定範囲 0.2–20.0 A、分解能 0.1 A、精度 ±(1% + 2 digits)
• 絶縁抵抗 (Rins)：最大 999 MΩ までのレンジ（例：0.20–99.99 MΩ 分解能 0.01 MΩ 精度 ±(5% + 5 digits)）
• I‑V 曲線トレース：画面表示とメーカー曲線比較；概ね 19% までの効率モジュールで正確（それ以上は指示に従う）
• 一般仕様：寸法 ≈ 10 × 25.0 × 12.5 cm、質量 ≈ 1.4 kg、電源 単3×6、動作温度 0 °C–50 °C、安全規格 IEC 61010、CAT III 1000 V DC / CAT III 700 V AC
