ケーブル用故障点標定装置 GFL-1500

ソーラ用途

製品概要
Fluke GFL-1500 は、トランスミッタ、レシーバ、シグナルトレースクランプの3点で構成される太陽光用地絡検出システムです。PVアレイ内のアクティブな地絡を迅速に検出・特定するために設計され、故障経路に追跡可能な信号を注入して、中央のテスト地点から非接触で正確な故障箇所まで短時間でトレースできます。これにより診断時間および電気的リスクへの露出を低減します。

FaultTrack™ テクノロジー
FaultTrack™ はアクティブな故障を検出し、故障経路に沿って追跡可能な信号を生成します。技術者はトランスミッタから信号を追って正確な故障位置を特定でき、現場図面が不完全な場合でもコンバイナ、ブランチ、ストリングの特定が可能です。

操作性と作業効率
現場ワークフロー向けに設計：導体を繰り返し切断せず、中央のテスト地点から展開できます。レシーバとクランプにより、影響を受けたブランチやコンバイナを素早く特定し、ストリング内部をトレースして故障モジュールや接続を見つけられます。

安全性と適合性
1500 V DCまでのPV構成に対応。トランスミッタ・レシーバ：CAT III 1500 V DC / CAT IV 600 V。クランプは絶縁導体への非接触使用で1500 Vまで。現場の安全基準・手順に従って使用してください。

主な機能

• PVシステム内のアクティブな地絡を特定・位置検出
• 追跡しやすい非接触シグナルで診断時間を短縮
• 分析、故障トレース、開回路検出、マッピング機能を備える
• トランスミッタ・レシーバは CAT III 1500 V DC / CAT IV 600 V 定格
• 現場対応キット：トランスミッタ、レシーバ、シグナルクランプ

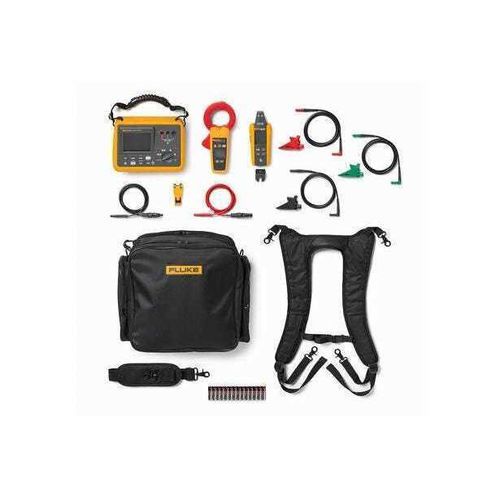

同梱品

• GFL-1500 トランスミッタ
• GFL-1500 レシーバ
• GFL-1500 クランプ
• MC4 テストリード（1500 V 定格）
• アリゲータークリップ
• MC4 ロック解除ツール
• ソフトキャリングケースおよびバックパック型ショルダーストラップ
• 単三アルカリ電池（14）

使用上の注意
発電所規模や商業規模のPVアレイに適合。クランプによりノイズの多い環境でも非接触で故障のあるコンバイナやストリングを特定でき、ストリング内部の信号追跡で故障を正確に特定できます。通電中の作業では現場の安全手順を厳守してください。

特長 / 技術仕様

• 測定カテゴリ：トランスミッタ＆レシーバ = CAT III 1500 V DC / CAT IV 600 V；クランプ = 絶縁導体に対して非接触使用、最大1500 V
• 作業電圧：1500 V DC / 600 V AC（トランスミッタ/レシーバ）；クランプは絶縁導体へ非接触使用で最大1500 V
• トレース信号周波数：FAULT & MAP = 6.25 kHz；OPEN = 32.764 kHz
• 信号表示：トランスミッタ = グラフィック表示＋音；レシーバ = 数値・バーグラフ・音・LED；クランプ = AC電流表示
• トレース信号電流（代表値）：Array HIGH 30 mA RMS；Array LOW 6 mA RMS；Unit HIGH 120 mA RMS；OPEN Unit HIGH 100 mA RMS；OPEN Unit LOW 30 mA RMS
• トレース信号電圧（開回路、代表値）：Unit HIGH 30 V RMS；OPEN Unit LOW 25 V RMS
• 電圧レンジ／分解能（ANALYZE）：0–1500 V DC、分解能 1 V（高い静電容量・抵抗が検出される場合は測定なし）
• 抵抗レンジ（ANALYZE）：≈ <5 kΩ（FAULT）、≈10 kΩ（FAULT）、≈50 kΩ、≈100 kΩ、≈500 kΩ、>1 MΩ
• 検出距離（代表値）：FAULT & MAP Array Mode 空中最大 4.75 m；Unit Mode 空中最大 5.9 m；OPEN Unit Mode 空中最大 2.7 m
• AC電流（クランプ）：レンジ 150 mA；分解能 0.1 mA；最大導体径 61 mm
• 表示装置：トランスミッタ & レシーバ = グラフィックLCD；クランプ = セグメントLCD；照明：フロントライト／バックライト
• 環境仕様：動作温度 トランスミッタ/レシーバ -20 °C〜50 °C；クランプ -10 °C〜50 °C；動作高度 0〜3000 m；保存高度 0〜12,000 m
• 防護／機械：トランスミッタ 非稼働時 IP54；レシーバ IP54；クランプ IP30（ジョー閉）；落下試験 1 m
• 過渡保護：適用ユニットにて 10 kV（1.2/50 μs）
• 電源：トランスミッタ 8×AA；レシーバ 4×AA；クランプ 2×AA（アルカリまたは NiMH）
• 電池寿命（代表）：トランスミッタ Array FAULT/MAP 約15 時間；Unitモード 約8–15 時間；レシーバ 約16 時間；クランプ >150 時間（バックライト/スポット無し）
• 寸法・重量（電池装着時）：トランスミッタ 約244×180×106 mm 約2.04 kg；レシーバ 約183×75×43 mm 約0.27 kg；クランプ 約257×116×46 mm 約0.6 kg
