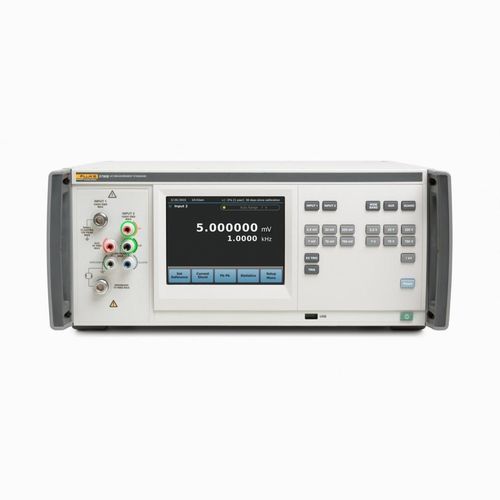

AC 電圧測定器 5790B series

電流デジタル多機能

製品概要
5790Bは、熱型トランスファー標準を用いることにより得られる高い確度と、デジタル・マルチメーターの使いやすさを結びつけた多機能AC測定標準器。単独での基準器として、また外部DCソースのトランスファー標準器として使用でき、必要な切り替えと計算を自動で行う。USB、GPIB/IEEE-488、イーサネット、RS-232を備え、MET/CAL®などの自動システム管理に対応。

主な機能

• 熱型トランスファー標準による高い精度とデジタル・マルチメーターの使いやすさを兼備。
• 絶対AC電圧測定の不確かさ：±24 ppm（1年間、23 °C ±5 °C）。
• 交流電圧レンジ：600 µV ～ 1000 V、周波数レンジ：10 Hz ～ 1 MHz（オプションで30 MHzまたは50 MHzまで拡張可能）。
• A40B電流シャントと併用で、電流の絶対値/相対値測定を計算なしで実行可能。
• 6.5インチ、フルカラー、静電容量式タッチスクリーン・ディスプレイ。
• 単独モードとトランスファー（AC/DCまたはAC/AC）モードの自動管理、ppm、％、ボルト、比の表示。

絶対値、相対値の電流測定
A40Bシリーズ・シャントを組み合わせることで、5790BはAC電流源の校正において絶対値および相対値の電流測定を直接取得可能。ユーザーインターフェースでシャント情報（シリアル番号、校正データなど）を保存でき、最大150シャントを登録可能。シャント接続時には電圧と電流の両方を表示する。

広帯域の拡大（50 MHz）
従来の2.2 mV～7 Vの広帯域入力（“/3”）に加え、新しい“/5”広帯域オプションで10 Hzから50 MHzまで拡張。RF電力メーターの校正など、50 MHz領域での基準出力校正作業の適用範囲を広げる。

改良された仕様
ダイレクト・リードアウト・モードの見やすいインターフェースにより、非正弦波のピークtoピーク算出（推定THD＜1%）など、必要な瞬間情報を確認可能。5790Bは±24 ppm（1年、23℃±5℃）という低い絶対値不確かさを実現し、50 MHz用の特殊入力（225 mV、50Ω）によるRF電力メーターの電力基準出力測定をサポートする。

統計とピークtoピーク波形機能
サンプル数の統計表示（標準偏差、平均、最小/最大）を画面に表示。ピークtoピーク波形の校正機能を持ち、正弦・四角・三角・断片の4種類の波形から選択して校正可能。これにより時間短縮と誤差低減を図る。

扱いやすい視覚的インターフェースと機能
直感的なタッチスクリーンと前面キーボタンで範囲や入力選択が容易。危険電圧検知時に前面が赤く点灯するなど視覚的フィードバックを提供。Visual Connection Management™ ターミナルのLED表示により接続ガイドを行う。

要求精度
フルークのRMSセンサー（真の熱型コンバーター）と薄いフィルムの登録済みネットワークにより、低ノイズ比、高出力電圧、速い安定化、広温度レンジでの高い再現性と信頼性を提供。これらはマイクロエレクトロニクスによる組立で品質と部品供給を維持している。

万能性と生産性
前面に4セットの入力ターミナル（N型コネクター×2、バインディングポスト×5）を装備。自動レンジ選択（オートレンジ）および手動固定レンジが可能。1200 V入力保護を全てのレンジで採用。トリガー・キーにより連続測定から単独測定へ容易に切替可能。トランスファー・モードでは基準電圧を保持し、関連測定を管理。USB、GPIB/IEEE-488、イーサネット、RS-232によりPC制御と自動化を実現。

特長 / 技術仕様

• 型式（モデル）: 5790B（主モデル）。
• AC・DC電圧（信頼水準99%）: 絶対仕様 ±24 ppm（1年間, 23 °C ±5 °C）。
• 入力: 入力1: 600 µV ～ 1000 V（5% over-range）、入力2: 600 µV ～ 1000 V（5% over-range）、Aux: 250 mV ～ 500 mV、広帯域入力: <7 V rms（wideband）、広帯域オプションで最大50 MHz（/3は従来、/5で拡張）。
• ウォームアップ時間: 30 分。
• 動作湿度: 45% to 50 °C 75% to 45 °C 95% to 30 °C（条件に依存）、保管湿度: <95%（結露無）。
• 高度: 動作: 3,050 m（10,000 feet）、非動作: 12,200 m（40,000 feet）。
• 動作温度範囲: 0 °C ～ 50 °C、校正時: 15 °C ～ 35 °C、保管: -40 °C ～ 70 °C。
• EMC準拠: IEC 61326-1（Controlled Electromagnetic Environment - CISPR 11: Group 1, Class A）、KCC Class A、FCC 47 CFR 15 subpart B（該当条項に基づく免除表示）。
• サージ: ANSI C62.41-1980, Category A。
• 信頼性: MIL-T-2880D 準拠（paragraph 3.13.3）。
• 寸法: 高さ 17.8 cm（ラックマウントキット装着時 +1.5 cm）、幅 43.2 cm、奥行 62 cm。
• 最大電力: 5790B: 100 VA。
• 重量: 5790B: 24 kg（広帯域オプション付き: 24.5 kg）。
• 電源: 50 Hz または 60 Hz; 100 V - 120 V, 220 V - 240 V（100/110/115/120/200/220/230/240 V対応）。
• 安全規格: UL1244、IEC 348-1976、IEC 1010、CSA C22.2 No. 231、ANSI/ISA S82準拠。
• リモートインターフェース: RS-232、IEEE-488（GPIB）、USB、Ethernet。
• 信頼水準: 99%（特に指定がない場合）。
• モデルバリエーション: 5790B/3（+30 MHz広帯域オプション）、5790B/5（+50 MHz広帯域オプション）、5790B/AF（50 MHz広帯域オプション＋広帯域専用ケーブル）。
• 付属/オプション：A40Bシリーズ電流シャント（複数レンジ）、広帯域ケーブル（WB Cable）等のアクセサリが利用可能。
• 5790B/AF特記事項: 50 MHz、223.61 mVでの絶対確度を改善した専用構成（付属ケーブル使用時）で、指定条件下で電圧値 ±0.23%（工場校正後1年, 23℃±3℃, 95%信頼水準）など、RFパワー測定向けの特性補正を提供。
