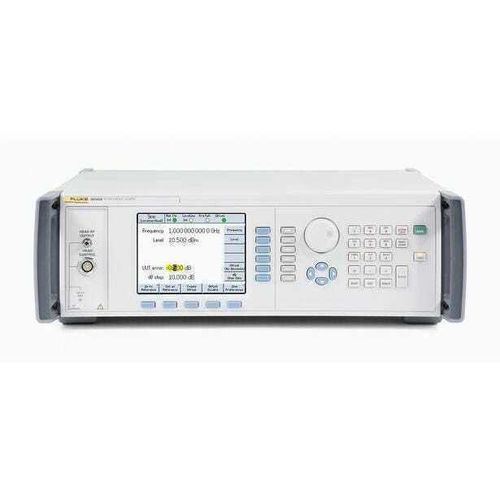

周波数源 96040A

主な機能

• 複数の機器やアクセサリを単一のソースで置換し、RF校正システムを簡素化します。
• 校正手順を高速化し、オペレータエラーを低減し、RF計測を効率化します。
• 1 mHz〜4 GHzの範囲で多くのスペクトラムアナライザ校正ポイントをカバーします。
• MET/CAL® Plusによる自動化で効率と処理能力を向上できます。

製品概要
96040Aは低位相雑音に特化したRF基準源で、校正ワークロードの集約を目的としています。高精度な周波数分解能、レベリング出力、低高調波・低スプリアス、広ダイナミックレンジ、内部変調を備え、R&D、製造試験、ATE用途でシステムの簡素化を実現します。

適用ワークロードの範囲

• スペクトラムアナライザ
• 変調計・変調アナライザ
• RF電力計およびセンサ
• 周波数カウンタ
• アッテネータ（ステップ型含む）
• その他RF測定器

単なるキャリブレータ以上の性能
位相雑音、ハーモニクス、ダイナミックレンジ、変調精度が重要な用途では、96040Aは汎用信号発生器より高性能を発揮します。1 mHz〜4 GHzのレンジで多くのスペクトラムアナライザ試験に対応し、高周波域は他のRF/マイクロ波源と組み合わせて対応可能です。

校正システムのコスト削減
複数の信号源、電力計・センサ、アッテネータ、フィルタ、パッド、カプラ、50 MHz周波数カウンタなどを置換でき、導入・設置・保守・輸送コストを削減します。

追加のファンクションジェネレータ不要
内部変調（AM、FM、PM、内部/外部）とスイープ機能により、多くの低周波ファンクションジェネレータが不要になります。

RF校正向けに設計された操作性
専用ファンクションキー、コンテキストソフトキー、読みやすいカラーディスプレイを備えた校正指向のUIにより手順を簡素化。出力レベルは電力（WまたはdBm）や電圧（RMSまたはp-p）で設定・変換できます。

"What you set is what you get" の精度と信号純度
高精度のレベリングヘッドが設定値をDUTに直接供給し、ケーブルや中間接続による損失、ノイズ、整合誤差を最小化します。ヘッドは−130 dBmまでの154 dBダイナミックレンジで信号精度を維持し、接続回数を減らす作業フローを可能にします。

システムとしての校正とトレーサビリティ
96040Aは50 Ωレベリングヘッドを付属（/75モデルは50 Ωと75 Ωヘッド付属）。メインフレームとヘッドは一体で校正され、主要パラメータ（レベル/減衰、出力VSWR、位相雑音等）を含むISO 17025準拠の校正証明書が添付されます。認定校正も可能です。

先進的な位相雑音性能
1 Hz〜10 MHzのオフセット範囲で最適化された低位相雑音を実現。位相雑音データは各ユニットの校正証明書に含まれます。広帯域オフセット試験には1 GHzバンドパス位相雑音フィルタ（9600FLT）を使用できます。

参照周波数I/Oおよびスイープ機能
背面の外部参照入力により外部標準（例：ルビジウム）にロック可能。参照出力でDUTを96040Aの内部クロックに同期できます。スイープは1 mHz〜4 GHzをサポート（リニア/対数、スタート/ストップまたはセンタ/スパン）。

自動化と互換性
MET/CAL® Plusと統合して無人運転を実現し、処理能力を向上できます。9640A系やHP3335A、HP8662/3Aなど旧式機器のGPIBコマンドエミュレーションをサポートし、既存システムへの置換を容易にします。

仕様（概要）

• 周波数範囲: 1 mHz 〜 4 GHz
• 出力レベル（50 Ω）: −130 dBm 〜 +24 dBm まで125 MHz、4 GHzで14 dBm（レベリング）
• 分解能: 10 µHz（周波数）；0.001 dB（レベル）
• 周波数精度: ±0.05 ppm ±5 µHz
• レベル精度（例）: −48 dBmまで：100 kHzまで±0.03 dB、128 MHzまで±0.05 dB、4 GHzで±0.3 dB
• アッテネータ精度: ±0.02 dB（〜49 dB）；110 dBで±0.15 dB
• VSWR: ≤1.05（≤100 MHz）；≤1.1（≤2 GHz）；2〜4 GHz: ≤1.0 + 0.05×f(GHz)
• 高調波/スプリアス: 高調波 ≤ −60 dBc、スプリアス ≤ −78 dBc（1 GHzまで）
• 位相雑音（1 GHz）: 典型 −144 dBc/Hz（10 kHz〜100 kHzオフセット）
• 変調: AM, FM, PM（内部/外部）
• 周波数スイープ: 1 mHz 〜 4 GHz
• 周波数カウンタ: 内蔵50 MHz
• インターフェース: IEEE-488.2 (GPIB)
• 寸法: 146 × 442 × 551 mm；重量: 18 kg
