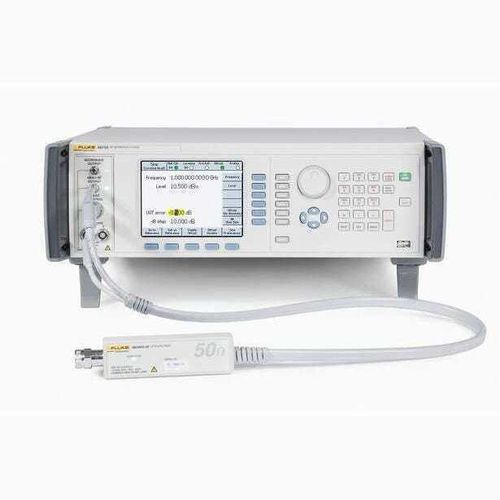

周波数校正器 96270A series

精密

製品概要
96270Aは最大27 GHzまでのRF校正用基準信号源です。高精度の信号レベル制御、プログラム可能な減衰、および低位相雑音を1台で提供し、スペクトラムアナライザ、RFパワーセンサ、変調アナライザ、測定受信機、周波数カウンタ、高周波オシロスコープの校正ワークフローを簡素化します。自己特性評価をサポートし、ケーブル／アダプタ構成ごとに最大30の補正プロファイルを保存できます。

主な機能

• RF校正向けの精密なレベルおよび減衰制御、低位相雑音性能。
• 自己特性評価によりUUT入力の参照面を作成し、レベル補正を自動適用。
• 指定された熱センサに対応するデュアルパワーメータ表示を内蔵。
• 内蔵300 MHz周波数カウンタおよび内部変調（AM、FM、PM）4 GHzまで。
• 自動化のためのGPIBコマンドエミュレーションとMET/CAL互換性。

適用分野

• スペクトラムアナライザ（HFモデル含む）および測定受信機の校正
• RFパワーセンサ／パワーメータの校正と検証
• アッテネータ、パッド、カプラのレベル・減衰校正
• 変調アナライザおよびオシロスコープの校正
• 研究開発、生産試験、現地校正サービス

製品の利点
96270AはUUT入力で正確にレベル調整された信号を出力し、ケーブルや中継による損失、反射、及び不確かさへの寄与を低減します。50 Ω（オプションで75 Ω）のレベリングヘッドは4 GHzまでの低レベル用途で広いダイナミックレンジを提供し、マイクロ波出力とHFキットは自己特性評価後に最大27 GHzまでのカバレッジを実現します。複数の機器（信号源、パワーメータ、アッテネータ、カウンタ）を置き換えることで、システムの複雑さとコストを削減し、現地校正を容易にします。

構成とアクセサリ

• 96270A — 50 Ωレベリングヘッド付きベース機（ヘッド出力 〜4 GHz）。
• 96270A/75 — 75 Ωレベリングヘッドオプション。
• 96270A/HF — 27 GHzまでの高周波レベリングキット。
• 96270A/LL — 低レベルマイクロ波出力オプション。
• 96270A/LL/HF — LLとHFを組み合わせた構成。
• アクセサリ例：基準パワーセンサ、HFスプリッタ、計測グレードのマイクロ波ケーブル、ラックキット（Y9600）、9600FLT位相雑音フィルタ、輸送ケース。

自動化と試験ワークフロー
MET/CAL手順のサポート、一般的なレガシー機器のGPIBエミュレーション、サンプルMET/CALルーチンにより校正時間を短縮し、無人運用を可能にします。保存された自己特性プロファイルにより構成変更や現地作業のセットアップが迅速化されます。

主な仕様（抜粋）

• 周波数範囲：レベリングヘッド出力（50 Ω）1 mHz〜4 GHz；マイクロ波出力直接 1 mHz〜27 GHz（LLオプション時）；HFオプション付きマイクロ波出力 1 kHz〜27 GHz。
• レベル範囲：例 −130 dBm〜+24 dBm（周波数／構成に依存）。
• 分解能：周波数 10 µHz；レベル 0.001 dB。
• 周波数確度：±0.05 ppm ±5 µHz。
• レベル確度（50 Ωヘッド）：例：低レベルで100 kHzまで ±0.03 dB；マイクロ波出力の不確かさは自己特性評価後の証明書参照。
• 減衰精度（50 Ω）：±0.02 dBまで49 dB；110 dBで±0.15 dB（相対）。
• VSWR：レベリングヘッド ≤1.05（100 MHzまで）；マイクロ波出力直接 typ. ≤2.0；HFスプリッタ ≤1.22。
• 位相雑音：例 1 GHzで −144 dBc/Hz（10 kHz〜100 kHzオフセット、典型）。
• 変調：AM、FM、PM（内部／外部、4 GHzまで）。
• 周波数カウンタ：内蔵300 MHz。
• インタフェース：IEEE‑488.2（GPIB）および複数の機器コマンドエミュレーション。
• 外形寸法（HxWxD）：146 × 442 × 551 mm；質量：18 kg。
• 校正：メインフレームとヘッドはシステムとして校正され、ISO 17025準拠の校正証明書が添付されます。最大30プロファイルを保存可能。
