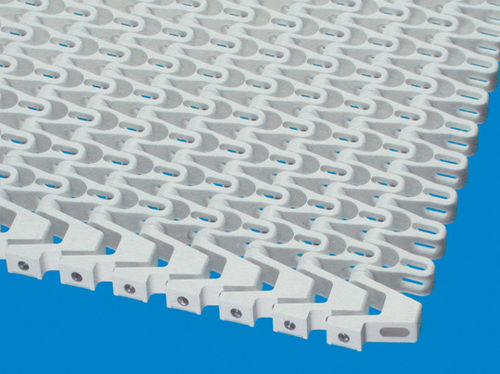

モジュール式コンベアベルト S5 series

螺旋状円形プラスチック製

• ストレートとカーブ搬送にも適用 • 45%の開口率は通気性と排水性に優れています • ステンレス製ヒンジピンで重い荷重にも対応でき、横方向の力に対する強さをもって、少ないベルト支持部でも支障がなく、そしてカーブでのベルトの浮きを防止します • 安全性の高いヒンジピンにより、ベルトの端での引っかかりを防止します 基本データ • ピッチ : 25ミリ（0.98インチ） • ベルト最小横幅 : 100ミリ（3. 9インチ）, S5 STは175ミリ（6.9インチ） • 横幅増大定数 : 25ミリ（0.98インチ） • ヒンジピン : ステンレス製 開口率45 % | グリッドトップ 開口率（45％）は通気性と排水性に優れています 格子状表面 開口率45 % | ナブトップ（丸鋲） 開口率（45%）は通気性と排水性に優れています 3mmの丸鋲でグリップ付き格子状表面（接触表面8%） 開口率39 % | フリックショントップ（デザイン１） 開口率（45％）は通気性と排水性に優れています 合成フリックションパッド（レイスド）は表面の摩擦力を増し、搬送物をやさしく掴みます サイドモジュールにはFRT表面がありません 開口率33 % | フリックショントップ（デザイン２） 開口率（FRT 2表面全体33％）は通気性と排水性に優れています 合成フリックションパッド（フラット）は搬送物をやさしく掴みます 開口率 45% | ガイド付きのグリッドトップ 通気性と排水性に優れています 格子状の表面と裏面ホールドダウンタブ ベルト幅全体を利用可能 開口率45 % | 裏ガイド付ナブトップ（丸鋲） 通気性と排水性に優れています 丸鋲でグリップ増強（接触表面８％） ベルトの横幅全体を無駄なく利用 サイドモジュールにNTPパターンはありません 開口率39 % | ガイド付のフリックショントップ（デザイン１） 通気性と排水性に優れています 合成フリックションパッド（レイスド）は表面の摩擦力を増し、搬送物をやさしく掴みます ベルトの横幅全体を無駄なく利用 サイドモジュールにはFRT表面がありません
