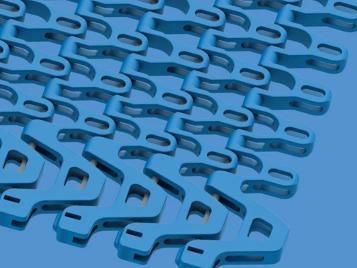

フレキシブルコンベアベルト 9.1

螺旋状有孔カーブ状

製品概要
ピッチ50mmのスパイラル／サイドフレックス式コンベヤベルト。食品・非食品の中〜重負荷搬送向けに設計され、ケージ駆動のスパイラル塔や直線・曲線搬送系に適合します。

設計上の特長

• 高い引張荷重に対応するブロック（レンガ）配列のサイドフレックスモジュール
• クリップ不要のヒンジピン取り付けによる信頼性の高い継手
• 高荷重・高横剛性を実現するステンレス製ヒンジピン（6 mm）
• ベルト支持の低減と曲線での安定したベルト位置
• スパイラル形状に合わせて調整可能なコラプス係数（Cc）1.3〜2.9

基本データ
ピッチ：50 mm (1.97 in)
最小ベルト幅：100 mm (3.9 in)
幅刻み：50 mm (1.97 in)
ヒンジピン：6 mm (0.24 in)、ステンレス鋼

S9.1-57 GRT (CW/CCW)｜開口率57％｜グリッドトップ
開口率57％のスパイラルベルトバリアント。優れた通気性と排水性を提供します。接触面積31％、最大開口径 Ø = 24 mm (0.94 in)。格子状表面でクリップフリーのヒンジピン取り付けを採用。内径側の特殊エッジモジュール（SMT）によりコラプス係数（Cc = 1.3–2.9）を調整でき、安定した搬送を実現します。

スプロケット
各種サイズで、丸穴または四角穴のスプロケットボアを選択可能で、様々な駆動・軸に対応します。

メディア
2D / 3D CADデータ利用可能。組立／設置のビデオあり。

用途／技術仕様

• ピッチ：50 mm (1.97 in)
• 最小ベルト幅：100 mm (3.9 in)
• 幅刻み：50 mm (1.97 in)
• ヒンジピン：6 mm (0.24 in)、ステンレス鋼
• 調整可能なコラプス係数：1.3 – 2.9
• S9.1-57 GRTバリアント：開口率57％、接触面積31％、最大開口 Ø 24 mm (0.94 in)
• 表面：格子状
• 取付：クリップフリーのヒンジピン取り付け
• エッジモジュール：SMTによりコラプス調整と滑らかな搬送を実現
• 適用：スパイラル塔（ケージ駆動）、直線・曲線搬送系に適合
• 用途：食品及び非食品の中〜重負荷搬送
• スプロケット：複数サイズ、丸穴／四角穴オプション
