フラッシュグリッドコンベアベルト S9.1-57 GRT

モジュール式ステンレススチール製食品産業用

概要

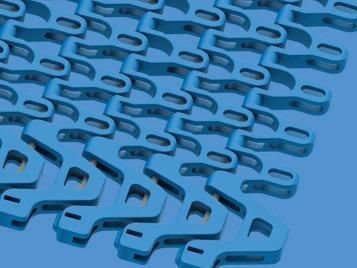

Prolink S9.1-57 GRT はピッチ50 mm (1.97 in) のモジュラーベルトで、ケージドライブ式のスパイラルタワーや直線・曲線のコンベヤに適しています。Grid Top は57%の開口率を持ち、優れた通気と排水を提供します。レンガ組み配列の強化サイドモジュールとステンレス製ヒンピンにより高い引張荷重に対応します。Series 9.1 は中量から重量物および食品の搬送に適しています。

設計上の特徴

• ケージドライブ式スパイラルタワーおよび直線・曲線の搬送システムに使用可能
• 高引張荷重に対応するレンガ組みの強化サイドモジュール
• クリップ不要のヒンピン固定方式
• 高荷重対応のステンレス製ヒンピンにより優れた横剛性、ベルト支持の低減および曲線での安定したトラッキングを実現
• 折り畳み比（collapse factor）調整範囲：1.3～2.9

資料・フライヤー（製品ページの参考資料）
製造者は Series 9.1 の技術的詳細と仕様を補足するためのデータシート（EN）および製品フライヤーを提供しています。

仕様 / 技術データ

• 品番: 890174
• 製品ファミリー / シリーズ: Series 9.1
• ページ上のバリアント / タイプ: S9.1-57 GRT (CW/CCW)
• ピッチ: 50 mm (1.97 in)
• トップタイプ: Grid Top
• 開口率: 57%
• 用途: ケージドライブ式スパイラルタワー；直線および曲線コンベヤ
• 耐荷重: 中量～重量物および食品に適合
• サイドモジュール: レンガ組みの強化サイドモジュール
• ヒンピン: ステンレス製ヒンピン；クリップ不要の固定方式
• 折り畳み比（collapse factor）: 1.3 – 2.9
