監視用制御装置 EICS-CG137

調整保護用分析

概要
EICS®は複数のエンジン構成部品を特定エンジン向けに事前構成した統合パッケージにまとめた製品です。点火、空燃比制御、回転数制御、ECUを含み、エンジン別に事前較正・ダイノテスト済みで、現地での立ち上げ工程を短縮し、負荷追従特性や試験間の排出挙動の一貫性を確保します。

主な特長

• アフターマーケットのレトロフィットに対応するOEMアプローチ
• パッケージは2種類：パフォーマンス/効率パッケージ、オプションの排出パッケージ（触媒含む）
• 1台で3機能を統合：CD点火、電子式空燃比制御、電子式回転数ガバナ
• エンジン別の事前較正とダイノテスト済み（現地での手動調整不要）

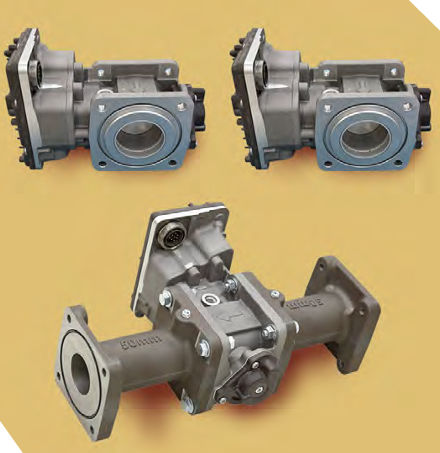

• D‑EPRバルブによる高度な電子式空燃比制御で、燃料成分や回転/負荷変動に対応
• 回転数・負荷・燃料品質の変化に対する高速応答
• FW Murphy IntelliSpark® 点火コイルにより拡張診断と動的点火調整が可能
• 設定・監視用のカラ―グラフィカルUIを搭載
• Modbus RS485によるデータ共有と車載データロギング

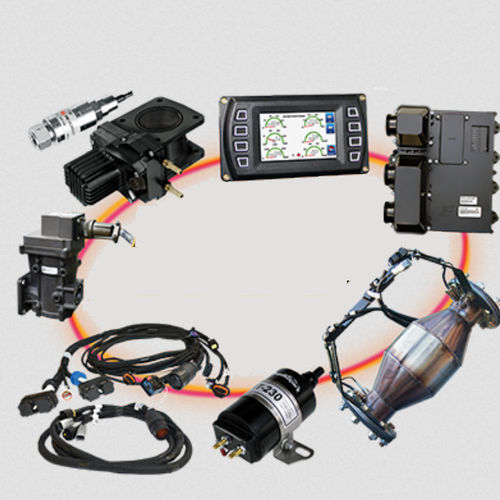

• センサー、ハーネス、触媒、ECUをパッケージで提供

利点（仕様に基づく）

• 個別部品に比べて設置が簡素化される
• 統合設計により高度な診断と故障の迅速な特定が可能
• エンジン別事前設定により汎用的な調整を不要にし、立ち上げ時間を短縮
• 運用の一貫性向上とライフサイクルコストの低減
• 排出パッケージ装備時、試験間の排出適合性を維持
• マグネト故障モードを排除し、プラグの早期交換を削減
• エンジン故障の診断時間を短縮

適用エンジンモデル

• Arrow VRG330およびVRG330CF
• Caterpillar G3300 Series
• Caterpillar G3406
• Cummins G5.9
• Cummins G8.3
• Cummins KTA19GC（380 & 420 HP）
• Waukesha 7042GU & 7042GSI
• Waukesha 5794GSI
• Waukesha 7044GSI

キットとオプション

• 旧型エンジン向けのマグネト変換キット
• EMI対策用のシールド付点火コンポーネントキット
• 触媒を含むオプションの排出パッケージ

インタフェースと診断

• 操作・状態確認用のカラ―グラフィカルディスプレイ
• Modbus RS485によるデータ共有
• 運転パラメータとイベントの車載データロギング
• IntelliSpark® コイルによる拡張診断と動的点火調整

仕様 / 技術データ

• 統合コンポーネント：点火（IntelliSpark®）、電子式空燃比制御、電子式ガバナ、ECU、センサー、ハーネス、触媒（オプション）
• 主要機能：CD点火、電子式空燃比制御、電子式回転数制御
• 事前設定：エンジン別に事前較正・ダイノ試験済みユニット
• 燃料処理：D‑EPRバルブにより幅広い燃料組成許容と負荷追従能力を確保
• パッケージ：パフォーマンス/効率パッケージ；触媒付オプション排出パッケージ
• 接続性：データ交換用のModbus RS485
• ユーザーインターフェース：グラフィカルカラーUI
• 診断：IntelliSpark® による拡張診断と動的点火調整
• データ：車載データロギング
• オプション：マグネト変換キットおよびシールド付点火キットを用意
