光学測定機 OptiMe

形状幾何学周辺

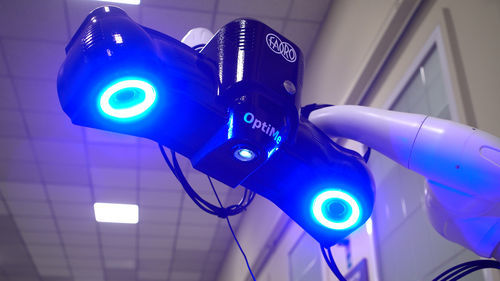

OptiMeは、ステレオビジョンと写真測量に基づいた新しい光学測定システムで、2台の高解像度デジタルカメラ、構造光プロジェクター、独自のデータ取得・処理ソフトウェアを実行するPCで構成されています。 カメラの位置や使用するレンズによって、測定範囲は数センチメートルから数平方メートルに及び、マーカーを使った部分的に重なるスキャンを複数組み合わせることによって、あるいは単に対象物の形状に基づいて、さらに拡大することが可能です。 OptiMeには2つの動作モードがあります。 アクティブモード：一連の構造化された光パターンを対象物に照射し、カメラで読み取ります。この方法により、OptiMeは数百万点からなる高密度の雲をスキャンし、表面が完全に滑らかで特徴的な部分がない場合でも、その3D表現を得ることができる。雲はメッシュに変換され、STLやPLYなどの複数のフォーマットでエクスポートすることができます。このモードは、リバースエンジニアリング（物理モデルのCAD表現を得ること）と品質管理（例えば、ボディワークの形状がCADモデルと一致しているかどうかを確認すること）の両方に有効です。 パッシブモード：表面そのものではなく、表面のエッジ（ポケット、マージン、穴など）を測定する必要がある場合、非構造光で十分であり、カメラでその詳細を読み取れるようにします。 どちらの場合でも、OptiMeの精度は、小さい部分で0.01mm以上、広い領域で0.2mm以下です。光学システムは、タッチ測定機よりもはるかに高いスループット（単位時間に取得する点数）を誇り、より高速な測定が可能です。また、接触しないため、表面にダメージを与える可能性もありません。
