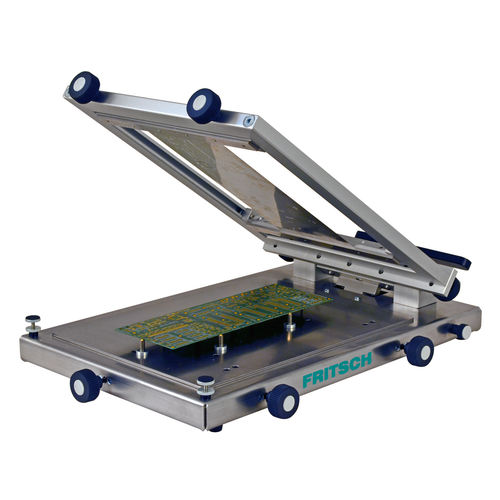

手動スクリ—ン印刷機 printALL005

プリント基板低音量高精度

製品概要
printALL005は、安定したベースフレームを備えた手動ステンシルプリンターで、0.5 mmまでの微細構造でも再現性のある印刷を行います。堅牢な構造により扱いやすく、試作や小ロット生産に適しています。

機能
ベーシックモデルは片面・両面PCBの印刷に対応します。PCBはベースプレート上に配置され、調整可能な保持具で機械的に固定されます。X-Yおよびシータ軸の位置決めはめねじつまみで設定します。並列リフトによりPCBとステンシルの清潔な分離が可能で、精密な印刷結果を保証します。

特徴

• PCBとステンシルのクリーンな分離を実現する並列リフト
• 各種ステンシルフレームとの互換性
• X-Yおよびシータの調整で迅速な印刷準備
• 試作および小ロットワークフローに適した扱いやすさ

比較（表）
printALL005 | printALL005L
外形寸法：400 x 640 x 150 mm（閉時） | 外形寸法：610 x 540 x 150 mm（閉時）
ベース：545 x 360 mm | ベース：570 x 445 mm
ステンシル寸法：460 x 30 x 350 mm | ステンシル寸法：560 x 30 x 350 mm
重量：約15 kg | 重量：約17 kg

仕様・技術データ

• タイプ：手動ステンシルプリンター
• 高い印刷品質を支える安定したベースフレーム
• 試作および小ロットに適合
• 印刷対応：片面・両面PCB
• 位置決め：めねじつまみによるX-Yおよびシータ調整
• PCBとステンシルのクリーンな分離のための並列リフト
• 0.5 mmまでの微細構造の印刷が可能
• 各種ステンシルフレームとの互換性
• 参考重量：約15 kg（printALL005）
• ベース寸法（printALL005）：545 x 360 mm
• ステンシル寸法（printALL005）：460 x 30 x 350 mm
