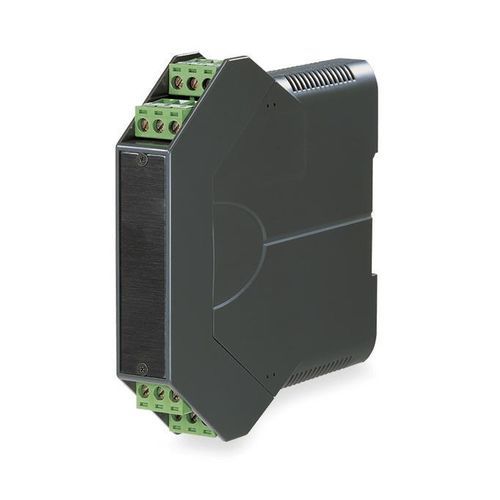

アナログ信号変換器 B3HU

汎用絶縁器DINレール

製品概要
HART® アナログ信号コンバータ B3HU は、フィールドセンサの信号をオートメーション機器向けの標準プロセス信号に変換・絶縁する産業用信号調整器です。変換、絶縁、増幅、アラーム処理およびインターフェース機能を提供します。

適用分野
温度やプロセスセンサを PLC/DCS/PC システムに接続し、グラウンドループを防止し、下流機器の駆動能力を向上させます。代表的な用途：温度計測、プロセス制御ループ、産業環境での信号調整。

利点

• ユニバーサル入力と絶縁出力：mV、RTD（抵抗温度計）、熱電対、ポテンショメータ
• 設置に柔軟な広範囲電源 12–45 V DC
• DIN レール取り付け用の 2 線式アナログコンバータ

特長
アナログ信号の変換・調整。型番：B3HU。出力信号：4–20 mA DC。入力・出力・電源間のガルバニック絶縁。DIN レール取付け用の難燃性樹脂製コンパクト筐体。

技術データ
接続：ヨーロッパ型端子ブロック
筐体材質：難燃性樹脂（グレー）
絶縁：入力–出力–電源のガルバニック絶縁
出力信号：4–20 mA DC
供給電圧：12–45 V DC
動作温度：-40〜+85 °C（UL 用 55 °C 上限）
動作湿度：0〜95% RH（結露なきこと）
取り付け：DIN レール取り付け
重量：80 g

技術仕様

• 型番：B3HU
• 種別：DIN レール用 HART® アナログ信号コンバータ
• 対応入力：mV、RTD、熱電対、ポテンショメータ
• 出力：4–20 mA DC（2 線式）
• 電源：12–45 V DC
• 絶縁：入力–出力–電源間のガルバニック絶縁
• 接続：ヨーロッパ型端子
• 筐体：難燃性樹脂、グレー
• 動作温度：-40〜+85 °C（UL 制限 55 °C）
• 湿度：0〜95% RH（結露なきこと）
• 取り付け：DIN レール
• 重量：80 g
