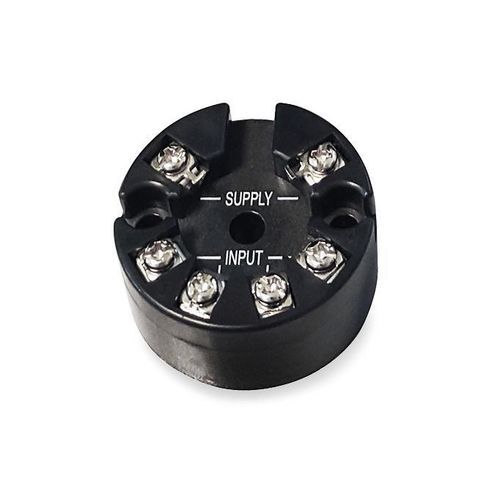

アナログ変換器 27HU

温度信号HART

概要
センサーヘッド取付け用の汎用アナログ温度コンバータ（シリーズ27U）。フィールドセンサーの信号を標準的な4-20 mA出力に変換し、PLC、DCS、PCシステムへの統合を可能にします。

適用分野
信号コンディショナは、複数のフィールドセンサーからの信号を自動化・監視システムで処理可能な標準信号に適合・調整します。信号を増幅して負荷駆動能力を高めたり、信号を絶縁してアースループを防止したりする用途で使用されます。

利点

• 汎用入力：mV、熱電対、RTD、抵抗温度計
• PCでのプログラミングが可能；モデル27HUはHART®インターフェース対応
• カスタムセンサーカーブ用のプログラム可能なリニアライゼーションテーブル
• 1線式および2線式のバージョンを用意

特長
27Uシリーズはセンサーヘッド（DINタイプBヘッド）取付け用に設計されており、必要に応じて入力、出力、電源間の絶縁（ガルバニックアイソレーション）を提供します。

技術データ（表）
接続：M3 ねじ端子（締付トルク 0.5 N·m）
筐体材質：難燃性樹脂（黒）
絶縁：入力 ↔ 出力 ↔ 電源（ガルバニックアイソレーション）
出力信号：4-20 mA DC
供給電圧：9 - 35 V DC（未認証） / 9 - 28 V DC（認証）
動作温度：-40 ～ +85 °C
動作湿度：0 ～ 95 % RH（結露なきこと）
取付方式：ヘッド取付（DINタイプBヘッド）
質量：50 g（1.76 oz）

ドキュメントとソフトウェア
27Uファミリ向けのPC設定ソフトウェアおよびマニュアルが利用可能（設定ツール：27MCFG）。

仕様 / 技術的仕様

• シリーズ：27U
• 型番：27HU
• 対応入力：mV、熱電対、RTD、抵抗温度計
• 出力：4-20 mA DC
• 供給電圧：9–35 V DC（未認証） / 9–28 V DC（認証）
• 動作温度範囲：-40 ～ +85 °C
• 動作湿度：0–95 % RH（結露なきこと）
• 接続方式：M3 ねじ端子（締付トルク 0.5 N·m）
• 筐体：難燃性樹脂（黒）
• 絶縁：入力 ↔ 出力 ↔ 電源
• 取付：DINタイプBヘッド取付
• 質量：約50 g
• プログラミング：PCでプログラム可能；モデル27HUはHART®対応
• プログラム可能なリニアライゼーションテーブルを搭載
• バージョン：1線式および2線式
