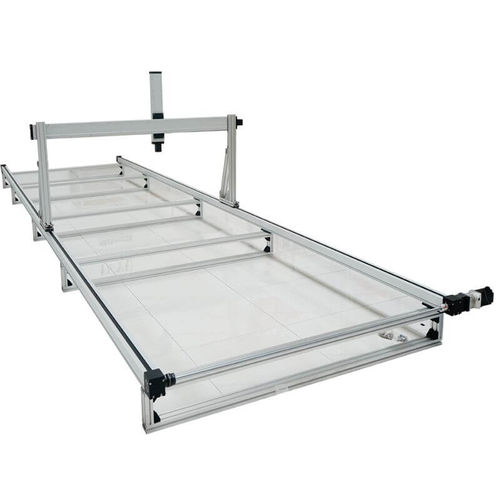

門型ポジショニングステージ FBL80FSL120IS-G
XY軸XZXYZ軸

お気に入りに追加する

商品比較に追加する

FUYU Technologyのサイトについての詳しい情報

特徴

方向

XY軸, XYZ軸, Z軸, XZ

タイプ

モーター式

軸の数

多軸

その他の特徴

高速, 精密, 内蔵型エンコーダー付き, コンパクト, 摩擦なし誘導, 高精度角度アライメント用, 自動, 高電荷用, ベルト駆動, はめ込み式ステッピングモーター付, -翻訳中-, 産業用, モジュール式, スライド, ウェハー運搬用, 溶接用, 高速前進, ロングレース用, オーダーメイド, モーターエンコーダー付, 大型サイズ, 統合玉循環リニア軸受, 測定用, 統合制御装置付き, 位置表示器付き, 重荷重用, 制御機付, 汎用, ボールねじ, 門型

ストローク

最少: 500 mm
(19.685 in)

最大: 8,000 mm
(314.961 in)

速度

最少: 500 mm/s

最大: 3,000 mm/s

繰返し精度

0.02 mm
(0.001 in)

積載量

最少: 30 kg
(66.14 lb)

最大: 100 kg
(220.46 lb)

詳細

リニアガントリーステージ XYZ位置決めシステム高速ボールねじモジュールロングストロークレールガイドお客様から、検査装置には安定した精密な構造が必要であるとのご指摘をいただきました。製品のX軸は二軸構造を採用し、製品の安定性を確保します。小型モジュールのY軸は、効果的に負荷を軽減し、スムーズな動作を保証することができます。FUYU Technologyは、革新的で競争力のあるアクセサリーとアプリケーションシステムをお客様に提供します。 X軸有効ストローク8000mm Y軸有効ストローク2000mmZ軸有効ストローク500mm。高精度、高負荷、一般的な環境に適しています。高精度、高負荷、一般特殊環境での使用に適しています。お客様は海外の航空会社です。この製品は主に実験テストに使用されます。カメラと他の設備が設置され、高速色選別製品と他の印刷検査など。お客様は安定性がよく、負荷が強い製品を必要としています。顧客の要求に対して、私たちの技術チームは以下の構造を構築した。シリーズFBL80FSL12040IS-G ストロークの範囲500mm-8000mm 位置の正確さ: 0.02mm-0.05mm 最高速度: 500mm/s-3000mm/s 最大負荷: 100kg ボールねじ：G1610/G2020 同期ホイールの円周：165mm

---
