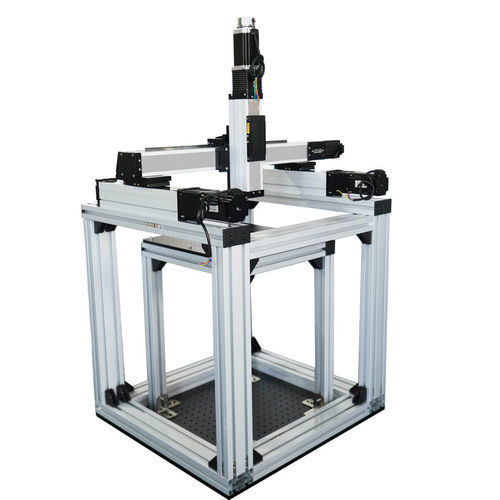

リニアポジショニングステージ FSL60IS-VM

XYZ軸電動式3軸

製品概要
密閉型リニアモジュールを主要構造として採用しており、防塵・防水・防汚性に優れています。中間フレームは軌道を安定して支持し、上部のガントリー式移動プラットフォームは多方向への移動が可能で、精密な目視検査機器などへの搭載に適しています。

主な仕様・説明

• カスタムストローク（例）: X軸 200mm、Y軸 487mm、Z軸 100mm
• 繰り返し位置決め精度（ページ表記）: ±0.02 mm
• シリーズ: FSL60IS-VM
• ストローク範囲（別表記）: 50mm ～ 1050mm（製品シリーズによる）
• 位置精度（別表記）: 0.01 mm
• 最高速度: 200 mm/秒
• 最大荷重: 70 kg

用途
医療機器、電子製造ライン、自動化製造装置、目視検査装置などの精密位置決め・搬送システムに広く使用されます。

関連情報
当該製品は多軸構成のモジュールで構成され、ストロークや荷重、精度範囲は機種やカスタム仕様によって幅があります。複数のシリーズで長いストローク（最長数mまで）、精度レンジ（0.02mm〜0.2mm）、荷重レンジ（3kg〜180kg）などのバリエーションが提供されています。認証例としてCE、FCC、RoHS、TUV、ISO9001の取得が記載されています。

特徴 / 技術仕様

• シリーズ名: FSL60IS-VM
• カスタムストローク例: X 200mm / Y 487mm / Z 100mm
• 繰り返し位置決め精度（製品ページ表記）: ±0.02 mm
• 位置精度（別表記）: 0.01 mm
• ストローク範囲（シリーズにより）: 50 mm ～ 1050 mm（製品ラインにより50 mm ～ 12000 mmまでの記載あり）
• 最高速度: 200 mm/秒
• 最大荷重: 70 kg（シリーズにより3 kg ～ 180 kgのレンジあり）
• 構造: 密閉型リニアモジュール、ガントリー式移動プラットフォーム
• 適用分野: 医療機器、教育・研究、太陽光、モバイル3C、自動車、目視検査、計測機器、リチウム電池、非標準自動化、スマートアグリ等
• 取得認証（表記）: CE、FCC、RoHS、TUV、ISO9001
