2軸ポジショニングステージ

ストローク: 0 mm - 200 mm
積載量: 1, 2, 5 kg

... メートル細目ネジで駆動する手動位置決めテーブル。 グリップノブで作動。 ブロンズベアリング上の2本のロッドでガイド。 頑丈で経済的なテーブル。 309Bシリーズと交換可能。 オプション 位置決めインジケーター 位置決めクランプ ベースプレート（定規付きまたは定規なし） XYまたはYZテーブルでの組み立て 手動ファインピッチスクリューテーブルの使用 テーブル付属のグリップノブで操作します。 位置のロックは、アクセスやスペースに応じて、B1位置（フロントプレートの上）またはB2位置（エンドプレートの端）で、メートルねじで行われます。 位置は、ベースプレート上のメカニカルインジケータまたは定規で確認できます。 フレームへの固定は、2つのエンドプレート（ラミネート穴）または垂直アプリケーション用の「Z軸」バージョンのエンドプレートによって行われます。 手動ファインピッチテーブルの位置決め精度 これらのテーブルの軸方向の位置決め精度は、<0.20mm（実際には0.05～0.15mm）です。これは、位置決め後に軸方向の遊びがほとんどなくなり、伝達ベアリングの遊びがなくなるため、スクリュー・ナットシステムの軸方向の遊びだけが残るからです。 2軸または3軸の手動テーブルの組み立て 手動XYテーブルの組み合わせ：XYクロステーブルを作成するために、上部テーブルのベースプレートを使用して、テーブルを1つ上に取り付けることができます。 手動YZテーブルの組み合わせ：「Z軸」バージョンの垂直テーブルは、水平テーブルの本体に直接、または本体に追加のネジを使って取り付けます。 手動テーブルの他の可能性 100%交換可能な同じテーブルで、台形ねじのタイプもあります。 ...

ストローク: 0 mm - 200 mm
積載量: 1, 2, 5 kg

... 経済的な手動位置決めテーブル。 グリップノブで作動。 ブロンズベアリング上の2本のロッドでガイド。 オプション ポジショニングインジケータ 位置決めクランプ ベースプレート（定規付きまたは定規なし） XYまたはYZテーブルでの組み立て 経済的な手動テーブルの使用 動作はテーブルに付属のグリップノブで行います。 位置の固定は、アクセスやスペースに応じて、B1位置（フロントプレートの上）またはB2位置（エンドプレートの端）にある台形ネジで行います。 位置は、機械的インジケーターまたはベースプレート上の定規で確認できます。 フレームへの固定は、2つのエンドプレート（ラミネート穴）または垂直アプリケーション用の「Z軸」バージョンのエンドプレートによって行われます。 経済的な手動テーブルの位置決め精度 これらのテーブルの軸方向の位置決め精度は、<0.20mm（実際には0.05～0.15mm）です。これは、位置決め後に軸方向の遊びがほとんどなくなるためで、トランスミッションベアリングの遊びがなくなるため、台形のスクリュー・ナットシステムの軸方向の遊びだけが残ります。 309Fシリーズでは、100％交換可能なファインピッチスクリューバージョン（ピッチ1および1.25 ...

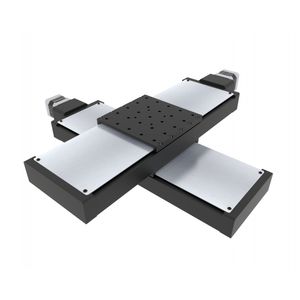

ストローク: 50 mm - 1,200 mm
速度: 60 mm/s - 220 mm/s
繰返し精度: 0.02 mm

... 防塵防水密閉ボールねじリニアモジュール 短い説明 技術的特徴 FSL80リニアガイド、完全に密封された構造、ボディ幅80ミリメートル、それはハードな環境での防塵の使用のために設計されており、ほこりや雑多な破片が動作に影響を与えるために、ボディ構造に落ちる避けるために、大きなストレッチ、小さな圧縮、変形することなく、ハードオブジェクトの衝突、耐オレイン酸、高温耐性、長寿命。 適用範囲 単軸、多軸の組み合わせが可能です。それは様々な業界で必要なワークピースを一致させることは容易であり、それはシンプルで実用的な機械アームになります。主にフィルム、ディスカウント、IC印刷、CCDオンラインテスト、はんだ自動化装置などの電子機器や医療機器のようなほこりのないワークショップや特殊な分野で使用されています。 シリーズFSL80 ストローク範囲50mm-1200mm 位置精度：0.02ミリメートル 最高速度: ...

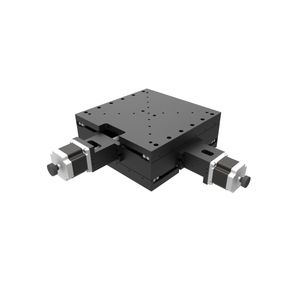

ストローク: 50 mm - 100 mm
速度: 250 mm/s

... 技術的特徴 FSK40リニアガイドは、半シーラー構造、ボディ幅40ミリメートル、高い安定性、コンパクトな構造、汎用性の高い機能、通常の作業環境に適しており、それは単軸または多軸を使用するのに便利で、さまざまな産業のための簡単な機能的な使用ロボットアームを組み立てる。 応用範囲 正確な位置決め、分注、スプレー塗装、外観検査、移動、つかみ、切断、溶接、自動組立、自動ロックネジ、パレタイジングなど。例えばPCB基板検出、光ディスク積層装置、部品ピック＆プレース。 シリーズFSK40 ストローク範囲50mm~1000mm 位置の正確さ: ...

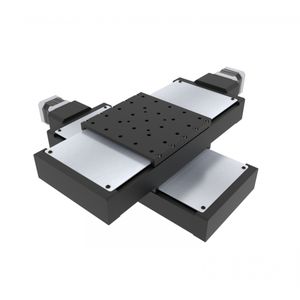

ストローク: 100 mm - 1,200 mm
速度: 300 mm/s

... 技術的特徴 FSL60リニアガイド、完全密閉構造、本体幅60mm、ハードな環境で防塵使用するために設計され、ホコリや雑多な破片が本体構造に落下し、作業に影響を与えることを避けるために、大きなストレッチ、小さな圧縮、変形することなく、ハードオブジェクトの衝突、耐オレイン酸、高温耐性、長寿命。 適用範囲 単軸または多軸と組み合わせて使用できる。様々な産業で必要なワークに合わせやすく、シンプルで実用的な機械アームになります。主にフィルム、ディスカウント、IC印刷、CCDオンラインテスト、はんだ自動化装置などの電子機器や医療機器などのダストフリー作業場や特殊な分野で使用されています。 認証ISO、CE、FCC、RoHS シリーズFSL60 ストロークの範囲50mm~1200mm 刈り取られた位置の正確さ: ...

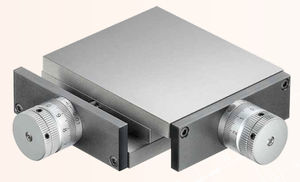

ストローク: 5 mm - 40 mm

... - 産業用、研究開発用のアプリケーションに - 光学部品、精密工作物、その他のテストオブジェクトの正確な位置決めと調整用 技術データ - 耐荷重 50 - 200 N - トラベルレンジ 40 mm - 分解能マイクロメートル10μm - マイクロメーターによる微調節 15mm - 高さ57,5mm メリット - 大まかな位置決めのための高速調整 - 15mmトラベルのサイドマウントマイクロメーターヘッドによる微調節。 - 精密ボールベアリング - 硬化プリズムストリップ - ...

ストローク: 0 mm - 920 mm

... RK Compact プロファイルリニアアクチュエータは、優れた価格性能比による手動調整のために設計されており、組み立てを低減し、精度を向上させながら、サプリメントや個々のコンポーネントの最適な適応性を確保します。 このユニットは、再現性を保証し、直感的な互換性のために設計されています。 サイズの範囲は、長さ単位の幅に基づいて 30 ～ 120 です。 ...

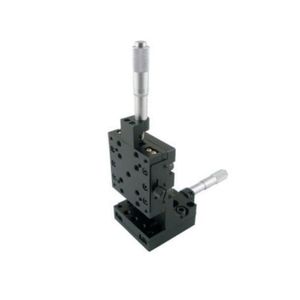

ストローク: 6.5 mm

... 大亨光学が製造するアルミ合金製平行移動ステージGCM-Tシリーズです。このステージは、クロスローラベアリングを使用しており、精密な動きと高い負荷容量に対応しています。DeepLの平行移動は、1軸タイプと2軸タイプに分けられます。単軸の厚さは20mm、2軸の厚さは33mmです。対応するプラットフォームのサイズは45x45mmと65x65mmで、移動量はそれぞれ±6.5mmと±12.5mmです。お客様は使用需要に応じてマイクロメーターの設置位置を変更することができ、設置穴位置はDeepL移動ごとに確保されています。 ...

ストローク: 3.25, 3 mm

ストローク: 2 mm

ストローク: 12 mm

... 移動量12mmの小型リニアステージSLC-1720を2台使用し、最大20Nの可搬重量に対応しています。 SmarActのモジュラーシステムの範囲内では、完全に事前に構築され、構成されたポジショニングシステムが利用可能です。これらの事前に定義されたポジショニングシステムは、お客様のインスピレーションに基づいており、お客様から最もよく要望されるシステムやプラットフォームを表しています。これらのシステムは非常に汎用性が高く、様々なポジショニングタスクに使用することができます。以下では、ブレッドボードアダプターを含むシステムを紹介します。また、ダイレクトマウントをご希望の場合は、ブレッドボードアダプターなしのシステムもご用意しています。これらの事前定義されたシステムをベースに、カスタマイズされた接続エレメントやカスタマイズされたステージと組み合わせることで、非常に複雑なシリアル・ポジショニング・システムを実現することができます。その一部を以下のページでご紹介します。以下のページに掲載されていない特別な構成を必要とするアプリケーションがある場合は、当社のアプリケーションスペシャリストに遠慮なくご相談ください。 メカニカル 自由度 ...

ストローク: 21 mm

... 移動範囲21mmのSLC-1730リニアステージ2台をベースに、最大20Nの可搬重量に対応しています。 メカニカル 使用ステージ - SLC-1730 可搬重量 [N] - 20 ブレッドボードマウント 寸法 [mm] - 65 x 65 x 22 (L x W x H) 地上からのプラットフォームの高さ [mm] - 22 ダイレクトマウント 寸法 [mm] - 22 x 22 x 17 (L x W x H) プラットフォームの地上高 [mm] - 17 SmarActのモジュラーシステムの範囲内で、完全に事前に構築され、構成されたポジショニングシステムを利用できます。これらの事前に定義されたポジショニングシステムは、お客様のアイデアに基づいており、お客様から最もよく要望されるシステムやプラットフォームを表しています。これらのシステムは非常に汎用性が高く、様々なポジショニングタスクに使用することができます。以下では、ブレッドボード・アダプターを含むシステムを紹介します。また、ダイレクトマウントをご希望の場合は、ブレッドボードアダプターなしのシステムもご用意しています。これらの事前定義されたシステムをベースに、カスタマイズされた接続エレメントやカスタマイズされたステージと組み合わせることで、非常に複雑なシリアル・ポジショニング・システムを実現することができます。その一部を以下のページでご紹介します。以下のページに掲載されていない特別な構成を必要とするアプリケーションがある場合は、当社のアプリケーションスペシャリストに遠慮なくご相談ください。 ...

ストローク: 51 mm

... 移動範囲51mmのSLC-1780リニアステージ2台をベースに、最大20Nの可搬重量に対応しています。 メカニカル 使用ステージ - SLC-1780 可搬重量 [N] - 30 ブレッドボードマウント 寸法 [mm] - 80 x 80 x 22 (L x W x H) 地上からのプラットフォームの高さ [mm] - 22 ダイレクトマウント 寸法 [mm] - 80 x 80 x 17 (L x W x H) 地面からのプラットフォームの高さ [mm] ...

ストローク: 0.5 in

... ボールスライド位置決めステージ ファミリー: 100 モデル101-XY 価格： $ 420.00 メートル単位のマイクロメータヘッド（標準インチネジ穴付き）の追加 $0.00 Posi-Lockキャリッジロックの追加 $108.00 ...

ストローク: 13 in

... ボールスライド位置決めステージ ファミリー: 100 モデル101MM-XY 価格： $ 420.00 標準的なインチネジ穴付きのメートル単位のマイクロメータヘッドの追加 $0.00 Posi-Lockキャリッジロックの追加 $108.00 ...

ストローク: 0.5 in

... サイドドライブ位置決めステージ Family: 201SD, R201SD モデルR201SD-XY 価格： $ 591.00 標準的なインチネジ穴付きのメートル単位のマイクロメータヘッドの追加 $0.00 Posi-Lockキャリッジロックの追加 $108.00 ...

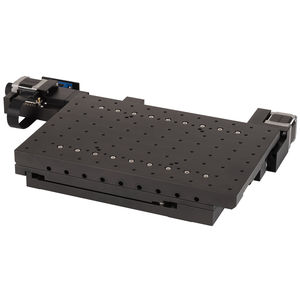

ストローク: 10 mm
速度: 1.5 mm/s

ストローク: 15 mm
速度: 1.5 mm/s

ストローク: 100 mm
速度: 3 m/s

... LSMAミニチュアリニアアクチュエータは生産環境で要求される高い信頼性を保ちながら、限られたスペースでのアプリケーションのために設計されました。工場や研究室での測定、試験、アライメント、部品組立に最適です。 精密ボールねじまたはマイクロメートルグレードのリードスクリューは、ステッピングモータ駆動時に0.1ミクロンの超微細位置決め分解能で優れた精度と再現性を提供します。サーボモーターバージョンはロータリーエンコーダを搭載しており、非常にスムーズな移動が可能です。 XYおよびXY-ロータリーの設定が可能です。 ストローク mm 100 スクリューリード mm 0.5 モーターマウントサイズ Nema17 モータータイプ ステッパー（標準） サーボ/エンコーダ ...

速度: 200 mm/s

速度: 100 mm/s

... RotoLinear Z(Lift) - θ(θ)ポジショニングモジュールは、ピックアンドプレースアプリケーションにおいて、従来の電気機械式アクチュエータに代わる高性能な2軸エアベアリングシステムです。最新のブラシレスサーボモータ、エンコーダ、エアベアリング技術を組み合わせ、非常にコンパクトなパッケージで、正確でプログラム可能な位置と速度制御を実現します。このZ-θステージは、2軸平面とエアベアリング技術を採用しています。ドライブ、ベアリング、フィードバックは完全に非接触です。ロトリニアステージには、ステージ上面に補助真空ラインと電気ラインを通すためのホールスルーがあります。プラナーXYフォーサーに取り付けて、ロボットX-Y-Z-θセルとして動作させることができます。 ...

ストローク: 3.81 cm - 64.77 cm
繰返し精度: 4 µm
積載量: 6.8 kg

... ユニスライドリニアステージの中で最も小型のステージで、本体幅1.5インチ、スライダー長1.5インチ、水平荷重15ポンドの可搬性を持っています。A15は、1.5インチのスライダー/キャリッジで最大25.5インチまで移動できます。軽量なため、A15シリーズは小型センサーの移動に最適です。 A15シリーズユニスライドは、60°対向V字型のアルミニウム合金押し出しダブテールベースで構成されています。キャリッジはアルミニウム合金製で、ベース部のアリ溝を通過します。A15リードスクリューは、プリロードされたボールベアリングを持つDelrin®スラストベアリングで拘束され支持されています。リードスクリューの駆動ナットは、低摩擦、最小限のバックラッシュを提供するデルリン製の張力調整可能なナットです。 A15シリーズUniSlideは、8種類のスタイルがあります。リードスクリューのピッチは4種類あり、ラピッドアドバンスの構成も可能です。 ...

ストローク: 3.81 cm - 62.23 cm
繰返し精度: 4 µm
積載量: 13.6 kg

... A25シリーズユニスライドステージは、本体幅2.5インチ、スライダー長さ2.5インチで、水平荷重30ポンドを搭載することが可能です。A25は2.5インチのスライダー/キャリッジで最大24.5インチまで移動可能です。 A25シリーズUniSlideは、60度対向V字型のアルミニウム合金押出ダブテールベースで構成されています。アルミ合金製のキャリッジは、ベースのアリ溝を通過します。A25のリードスクリューは、プリロードされたボールベアリングを持つDelrin®スラストベアリングで拘束され支持されています。リードスクリューの駆動ナットは、低摩擦、最小限のバックラッシュを提供するデルリン製のテンション調整可能なナットです。 A25シリーズユニスライドは、10種類のモデル/スタイルがあります。また、リードスクリューのピッチは7種類あり、ラピッドアドバンスの構成も可能です。 ...

ストローク: 3.81 cm - 26.67 cm
繰返し精度: 4 µm
積載量: 1.36 kg

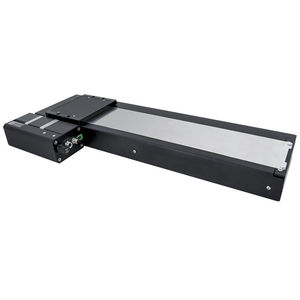

ストローク: 100 mm - 200 mm
速度: 0 m/s - 0.1 m/s

... Zaberの新しいクローズドループリニアステージであるX-LRM-DEは、熱安定性と優れた剛性を提供する硬化スチール構造と再循環ボールベアリングガイドを備えています。 内蔵リニアエンコーダは、デバイスの全走行時に高精度な位置決めを提供します（200 mm 以上 15 µm 精度）。 これらのステージは、カンチレバー荷重下で優れた安定性が求められる多軸構成やアプリケーションに最適です。 ZaberのすべてのXシリーズ製品と同様に、X-LRM-DEはデータとパワーをデイジーチェーン接続できます。 ...

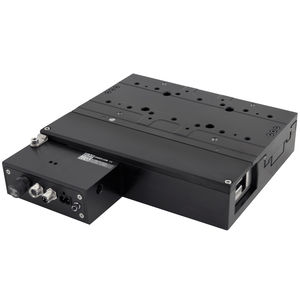

ストローク: 60 mm - 210 mm
速度: 0 mm/s - 1,200 mm/s

... ZaberのX-LDM-AEシリーズデバイスは、コンピュータ制御の電動リニア段で、卓越した精度、スループット、信頼性を要求するアプリケーションに適しています。 中央に取り付けられたリニアエンコーダにより、1 µm の位置精度と 25 nm までの一貫した動作ステップが実現します。 X-LDM-AEデバイスは、高効率のアイアンレスリニアモータを特長とし、高速および加速度を提供し、発熱を最小限に抑えて再現性を向上させます。 ドライブとエンコーダは両方とも非接触であり、可動ケーブルがないため、システムの寿命が長くなります。 ...

ストローク: 12 mm - 320 mm

... Opto's Measuring Stage 25 x 25mmアナログは、入射光アプリケーション用に設計されています。 技術的特徴 - カバープレート135×135mm - ステージ高さ＝35mm - 最大荷重10kg - 手動マイクロメータースピンドル2本付き 測定範囲: 25mm; 分解能 0.01mm オプトの測定ステージは頑丈に設計されており、使用時には高度に調整可能です。その精度は、付属の0.001mmまでのマイクロメータネジに依存します。 すべてのステージはブラック仕上げになっており、ゴム足だけでなく、平らな表面やテーブルにステージを取り付けるための底面に4つのM5スレッドを持っています。 商品番号100-MS25-AN ...

... 測定ステージ50x50mmアナログ 技術的特徴 アリクル番号100-MS50-AN - カバープレート135×135mm - ステージ高さ＝35mm - 最大荷重10kg - 2本の手動マイクロメータスピンドル付き 測定範囲。50mm、分解能。 0.01mm 詳細については、顕微鏡アクセサリーのカタログを参照するか、リクエストしてください。 ...

ストローク: 5, 10 mm

... Unimecのリニアスライドおよびクロススライドは、フレキシブルなオートメーションの実現に不可欠なアクセサリです。様々なエレメントを正確に位置決めするために使用されます。 Unimec製品用に特別に設計されていますが、他のアプリケーションにも使用できます。特にコンパクトなサイズのため、設置が容易です。黒色仕上げのスチール製で、精密なファインピッチサムスクリューを装備しています。 ポジショナスライドCL: リニアスライド ポジショナスライド CX:クロススライド 特長 - ...

... 傾斜回転テーブル Colibrì コリブリ回転傾斜テーブルは、眼鏡製造における5軸加工のニーズに応えるために専用のNC装置を用いて設計されました。このテーブルの最大の特徴は、ダイレクト・ドライブ軸の高い運動性能と、軽合金製の非常にコンパクトなサイズです。テーブルの総重量は20Kg以下です。 ...

... 製品概要 2 軸テーブルTLT-210 SMARTは、小/中型縦型フライス加工センタで4 軸と5 軸を実現するためのアクセサリとして設計されています。 アプリケーション TLT-210 SMARTのタイプは、プリズム加工（3 + 2）と、完全な5 軸加工経路を持つより複雑な表面の両方を実現するために、空間内のワークピースを配向する複雑な部品を製造することができます。 可能なアプリケーションの中で我々は言及することができます： • 一般力学 • 医療 ...

ストローク: 169 mm - 319 mm

ストローク: 500, 350 mm
速度: 0.5 m/s

ストローク: 490, 440 mm
速度: 0.5 m/s

ストローク: 450, 250, 800 mm
速度: 1 m/s
繰返し精度: 75 nm

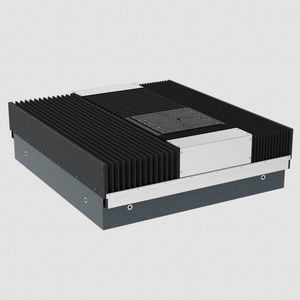

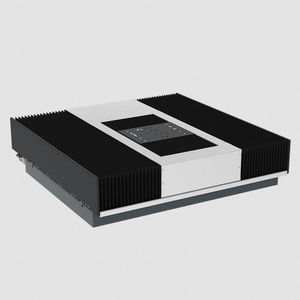

... XYステージEZ-0117の設計において特に重視されたのは、高精度の要求とコスト重視の設計です。エアベアリングトレッドはベローズで覆われており、パーティクルの侵入を防ぎます。ベローズを装備しているにもかかわらず、高い位置決め精度を実現しています。鉄芯同期モーターにより、加速度は最大10 m/s2、移動速度は最大1 m/s。機械ベッドは花崗岩製。クロステーブルの側面には、エネルギー、信号、媒体を伝送するためのインターフェースプレートが装備されています。両軸とも、電気および空圧エネルギーを個別に供給できる。終端位置は誘導センサーにより検出されます。XYステージには2つのサイズがあり、移動範囲は250 ...

ストローク: 600, 500 mm
速度: 1 m/s
繰返し精度: 50 nm

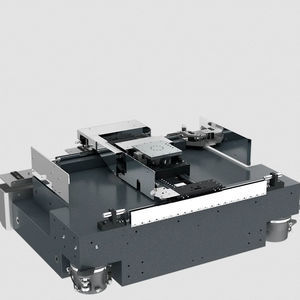

... EZ-0714ガントリーステージは、高い精度が要求される位置決め作業用に設計されており、特に多目的に使用できます。オプションのベローズ付き装置により、このステージはレーザー加工プロセスだけでなく、パーティクルの多いプロセスにも適しています。軸のコプラナー配置とガントリー設計により、非常に高い繰り返し精度と位置決め精度を保証します。すべてのエアベアリングは磁気的に予圧されています。ケーブルマネジメントは、機械的干渉を最小限に抑えるように設計されています。鉄芯同期モーターにより、最大10 ...

ストローク: 350, 450 mm
速度: 0.5 m/s
繰返し精度: 20 nm

... EZ-0715ガントリーステージは高精度アプリケーション用に設計されています。インクリメンタル測定システム（ハイデンハインLIP6 G0）と最適化された設計により、位置決め精度は±250 nm、繰り返し精度は単軸で±25 nmを実現しています。真空プレロードスライドと最適化された質量配分により、最小の設置スペースで高い剛性を実現。アイアンレスモーターにより、最大10 m/s2の加速度と最大1 m/sの移動速度が可能です。終端位置は誘導センサーにより検出されます。スライドには、左右対称に取り付けられたドラッグチェーンを介して個別にエネルギーが供給されます。ガントリーステージの機械ベッドは花崗岩製です。両軸ともカスタマイズが可能です。XYシステムは、Z軸および/またはC軸を含むように拡張することができます。 ...

速度: 150 mm/s

... XYスキャンステージ｜X線、イオンビーム、シンクロトロンなどの非チルトビーム光源 - ラボラトリー/アナリティクス ラボ用サンプルの高精度分析用スキャンステージ この高精度XYステージの組み合わせは、医療技術で使用するために特別に開発されました。このMedial Science社のXY位置決めシステムは逆ピラミッドの形状をしており、最大500gまでのサンプルキャリアに適しています。 ビーム源（陽子線、X線、イオン、ガンマ線）の前で作業するために、直立で操作します。 - ...

ストローク: 100 mm
速度: 10 mm/s

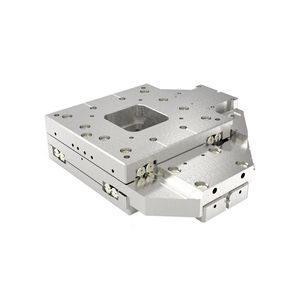

... - 真空：全レンジ HV / UHV 最大 10E-8 mbar - 潤滑油：10E-8 mbarまで - 最大ベークアウト温度100°C - 開口部：X 90 x 90 mm、Y 150 x 150 mm アパーチャー付き位置決めシステムは、高真空や超高真空のアプリケーションのための精密で頑丈なXYステージを設計するために、2つのリニアステージから結合されました。プロファイルレールガイドと高精度ボールネジを採用したコンセプトにより、優れた精度と設置スペースの最適化を実現します。 また、回転ステージDT155との組み合わせが容易で、幅広い用途に対応します。 適用分野 ラボ用精密位置決め、顕微鏡・半導体技術、超高真空・極端紫外線下での研究、試料作成、試料走査、試料処理、バイオチップ、ウェーハ検査、ウェーハアライメント、カメラ調整、材料研究、材料分析、ビームライン、加速器、シンクロトロン ...

ストローク: 50 mm
速度: 2.5, 25 mm/s

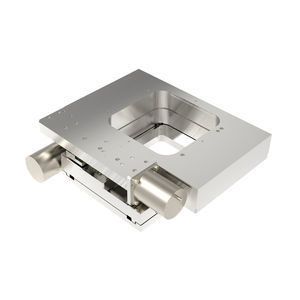

... アパーチャとクロスローラベアリングを採用したXYステージは、高真空、超高真空、極端な紫外線下での用途に高いダイナミクスとスピードを提供します。そのサイズに比べ、非常に小さなステップサイズを可能にします。 ピエゾモータを搭載し、ナノメートル領域での微小なステップを実現し、ほとんど到達できないほどの位置安定性を実現しています。ナノモーションにより、非常に高いダイナミクスと高速性を実現し、マイクロメートルレンジの精度で最大限の耐用年数を達成しています。 MT105リフティングステージと簡単に組み合わせることができるため、多くのアプリケーションの可能性を提供します。 応用分野 ラボ用精密位置決め、顕微鏡および半導体技術、超高真空および極端な紫外線下での研究、試料作成、試料スキャン、試料処理、バイオチップ、ウェハー検査、ウェハーアライメント、カメラ調整、材料研究、材料分析、ビームライン、加速器、シンクロトロン ...
