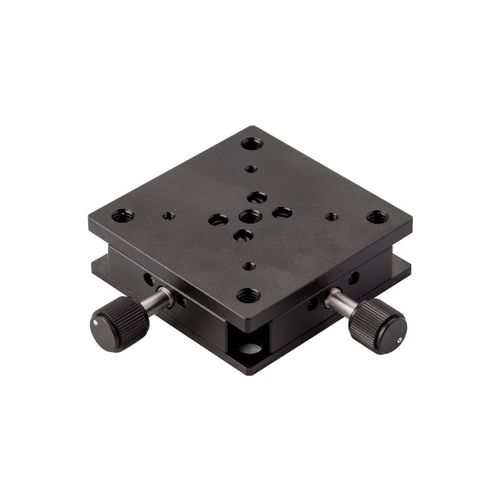

トランスレーションポジショニングステージ GCM-122101M

2軸単軸マイクロメートル

アリ溝ガイドとバネ付きマイクロメーターまたはリードスクリュー機構により、バックラッシュのない正確でスムーズな直線移動が可能です。スプリングは可動プレートに予圧を与え、バックラッシュをなくします。以下の表において、xは1軸ステージ、x-yは2軸ステージの組み合わせを表します。Aはマイクロメータ駆動、Bはサイドマウント駆動を表します。GCM-53シリーズでは、3軸の並進ステージを製作することができます。 大衡光学のGCM-122101M XY平行移動ステージは、ガイド機構に研削ダブテールガイドレール、駆動部品に精密ネジペアを採用しています。テーブルサイズは65x65mm、ストロークは±3mm、薄型でコンパクトな構造で、光学プラットフォームに直接接続できるよう、底面に50mmピッチのφ7mmスルーホールを4つ備えている。両サイドにはM4ネジ穴があり、サポートロッドとの取り付けが可能。
