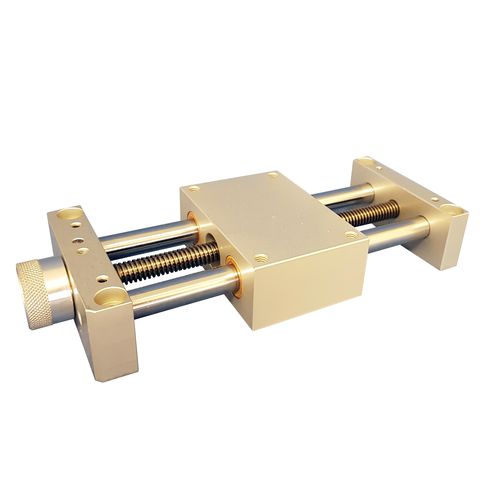

XY軸位置決めテーブル Type 309B/C

XYZ軸YZ手動式

経済的な手動位置決めテーブル。 グリップノブで作動。 ブロンズベアリング上の2本のロッドでガイド。 オプション ポジショニングインジケータ 位置決めクランプ ベースプレート（定規付きまたは定規なし） XYまたはYZテーブルでの組み立て 経済的な手動テーブルの使用 動作はテーブルに付属のグリップノブで行います。 位置の固定は、アクセスやスペースに応じて、B1位置（フロントプレートの上）またはB2位置（エンドプレートの端）にある台形ネジで行います。 位置は、機械的インジケーターまたはベースプレート上の定規で確認できます。 フレームへの固定は、2つのエンドプレート（ラミネート穴）または垂直アプリケーション用の「Z軸」バージョンのエンドプレートによって行われます。 経済的な手動テーブルの位置決め精度 これらのテーブルの軸方向の位置決め精度は、<0.20mm（実際には0.05～0.15mm）です。これは、位置決め後に軸方向の遊びがほとんどなくなるためで、トランスミッションベアリングの遊びがなくなるため、台形のスクリュー・ナットシステムの軸方向の遊びだけが残ります。 309Fシリーズでは、100％交換可能なファインピッチスクリューバージョン（ピッチ1および1.25 mm）が用意されています。 2軸または3軸の手動テーブルの組立て 手動XYテーブルの組み合わせ：XYクロステーブルを作成するために、上部テーブルのベースプレートを使用してテーブルを1つずつ重ねることができます。 手動YZテーブルの組み合わせ：「Z軸」バージョンの垂直テーブルは、水平テーブルの本体に直接、または本体に追加のネジを使って取り付けます。
