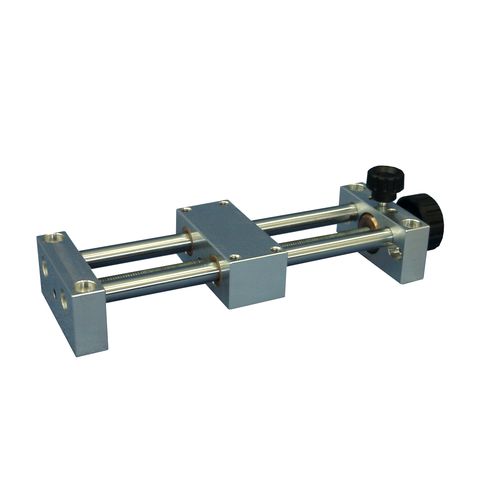

小型ポジショニングステージ Type 309A

リニア手動式単軸

小型手動位置決めテーブル メートルねじM6x1による駆動 スチール製2本のロッドによるガイド オプション ハンドホイールまたはグリップノブ 位置決めインジケーター 位置決めクランプ XYテーブルまたはXYZシステムでの組み立て 精密でコンパクトな小型手動テーブル 手動テーブルの中で最も小型のテーブルです（幅54mm/高さ27.5mm）。 ねじの段差は1ラウンドあたり1mmで、このテーブルの軸方向精度は位置決め後0.05mm未満です（位置決め前は0.10mm未満）。 位置決めロックは、ベアリングの上部（B1位置）またはテーブルの端部（B2位置）のどちらかの伝達ねじで行われます。 グリップノブ、ポジションインジケータ、最大ストローク シャフトの出口には、ポジションインジケータ付きまたはポジションインジケータなしのグリップノブをねじ込むためのネジが切ってあります（ハンドホイールも使用できますが、インジケータを使用することはできません）。 最大ストロークは100mmで、任意の中間ストロークが可能です。 コンパクトなリフティングテーブル、ミニクロステーブル、ベースプレート Z軸 "バージョンでは、テーブルをエンドプレートのみで固定することができます。他のテーブルのキャリッジに直接固定し、YZ軸に取り付けることができます。 ベースプレートはXYクロステーブルへの取り付けを可能にします（下図参照）。 手動テーブルのその他の製品 段差が1mmでは小さすぎる場合（移動時間が長すぎる場合）、段差が2mmでそれほど大きくないテーブル309B0は、ロッドがØ8からØ10になるため剛性も大きくなります。
