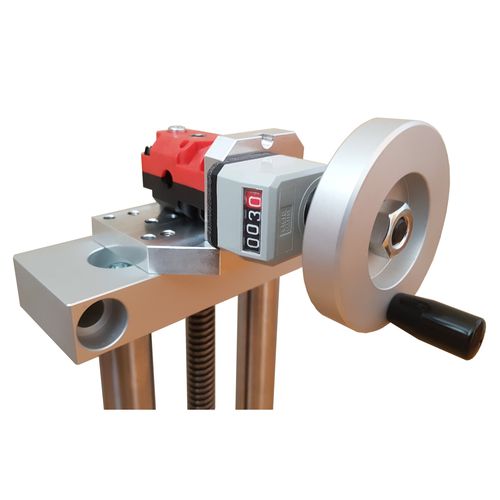

309型手動テーブルの90°ベベルギアボックス
ギア比 1:1
正面または側面
ハンドホイール、ノブ、インジケーターの有無
六角シャフト出力のテーブルへの適応
このオプションは、手動式リードスクリューテーブル タイプ309*のサイズ3とサイズ4(モデル309 L/M/N/P/R/S)に適しています。
このオプションは、テーブルの軸に対してハンドホイールを90°回転させることができます。
ギア比:1:1
最大駆動トルク4 Nm
テーブル309*3および309*4にベベルギアボックスを取り付けるには、テーブルのシャフト出力が7 mmの六角形である必要があります(注文番号の後に/SAX7という接尾辞が付きます)。
ベベルギアボックスは4方向から取り付け可能
様々な用途に対応するため、様々な可能性を提供します:
- 正面または側面方向
- 取外し可能または取外し不可能なハンドホイール(またはグリップノブ)
- 0°、90°、180°に回転可能な位置決めインジケーター付き(またはなし)。
2台の平行テーブルを接続するベベルギアボックス
六角棒で2つのテーブルを連結するために、トランスミッションのみ(操作エレメントなし)を使用することも可能です。
ギアボックス付きテーブルの注文番号の構成
リードスクリューテーブルサイズ4ストローク400mm、ブロンズベアリング、前側ベベルギアボックス、ハンホイール、標準インジケータ付き:
309L4200/SAX7/RA7221
---
