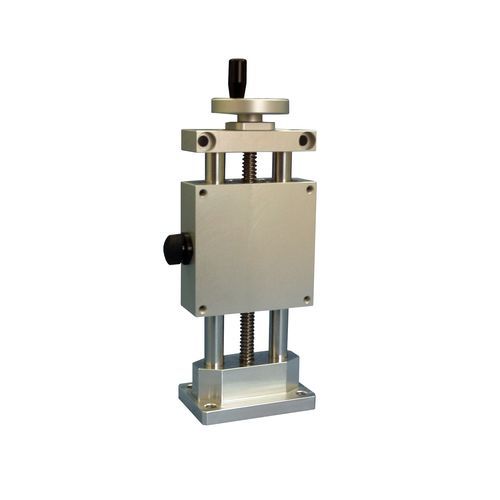

手動式位置決めテーブル Type 309E/H/N/P

XY軸XYZ軸縦型

手動リフティングテーブル リードスクリューによる駆動 2本のロッドによるガイド オプション ハンドホイールまたはグリップノブ 位置決めインジケーター 位置決めクランプ XYまたはXYZテーブルでの組み立て リフティングテーブルの特徴 これらのテーブルは、補強されたソールにより、垂直またはオフセットアプリケーション（可動ボディを使用）用に、片側だけで固定することができます。このため、設置が簡単です：プレートに直接、または他のテーブルの本体に直接、固定するための垂直構造を構築する必要がありません。 固定式では、端部（端部フランジ）に荷重を固定することも可能です。このフランジにガイドロッドが埋め込まれているため、かさばる荷重（例：ラベルプリンター）の場合でも信頼性が保証されます。 実際、下の写真にあるアセンブリは、コンベア上のラベルプリンターの高さ・幅調整アプリケーションに対応しています。プリンターは水平テーブルの端に取り付けられ、垂直テーブルのベースはコンベヤーの側面に取り付けられています。 XYクロステーブルの場合、オプション308922 *でテーブル本体に滑らかな穴を開けることにより、テーブルをボディ（ロングボディバージョンのみ）に直接1つずつ取り付けることができます。 このシリーズの手動テーブルの精度と堅牢性 ガイダンスは2本のロッドに4個のブロンズベアリング（遊びが少ない）、または4個のボールブッシュを使用し、隙間なくガイドします。長いボディのテーブル(309N/P)のガイド長さは、大きな荷重とトルクを受け入れることができます。 これらのテーブルのアキシャル位置決め精度は<0.15mm（実際には0.02～0.10mm）です。しかし、位置決めのブロックは、ブロック後に台形ねじのナットの軸方向の遊びを取り除くために、ガイドロッドに圧力をかけてキャリッジ上で行われます。
