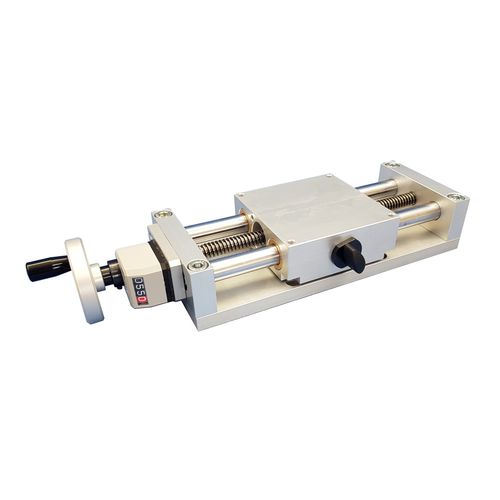

手動式位置決めテーブル Type 309D/G/L/M

リニア単軸精密

リードスクリューによる手動位置決めテーブル ブロンズベアリングまたはボールブッシュ上の2本のロッドでガイド オプション ハンドホイールまたはグリップノブ 位置決めインジケーター 位置決めクランプ 手動XY位置決めテーブル 高精度マニュアルテーブル ガイダンスは2本のロッドに4個のブロンズベアリング（遊びが少ない）または4個のボールブッシュ（遊びがない）により保証されます。ロングボディテーブル（309L/M）のガイド長は、大きな荷重とトルクを受けることができます。 これらのテーブルのアキシャル位置決め精度は<0.15 mmです（実際には0.02～0.10 mm）。しかし、位置決めのブロックは、ブロック後に台形ねじのナットの軸方向の遊びを取り除くように、ガイドロッドに圧力をかけてキャリッジ上で行われます。 手動クロステーブルXYまたはYZ XYクロステーブルを作成する場合、オプション308922 *でテーブルのボディに滑らかな穴を開け、テーブルをボディに直接1つずつ取り付けます（ロングボディバージョンのみ）。 YZで2つのテーブルを組み合わせるには、Z軸用のリフティングテーブルを使用するのが望ましい。 手動テーブルのハンドホイール、インジケータ、最大ストローク シャフトの出口には、位置インジケータの有無にかかわらず、ハンドホイールまたはグリップノブを直接ねじ込むためのねじが切ってあります。 テーブルを垂直に取り付けた場合、インジケータの表示が逆になることを考慮してください。 達成可能な最大ストロークは750mmで、任意の中間ストロークが可能です。 その他の手動テーブル 一端が固定されたリフティングテーブル、ステップを逆にしたテーブル（2つの本体が対称的に接近または離反する）、簡単な用途には経済的なテーブルをお勧めします。
