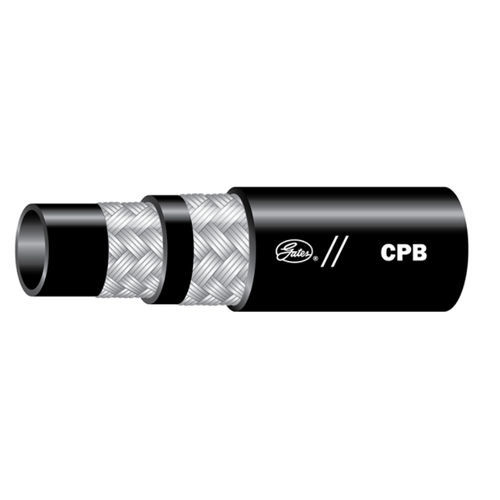

油圧ホース CPB Mine

炭化水素用水スチール製

製品概要
ロングウォール採炭装置および支保工（屋根支持）システムの高圧油圧回路に推奨されます。石油系流体または水溶性乳化液に適合。二本撚りブレード構造で、静的および動的使用圧力がホースに表示されています。

主な特徴

• ロングウォール採炭機器および屋根支持システムの高圧油圧ライン向け、石油系流体や水性乳化液に対応。
• 継手：MegaCrimp™（-4、-6、-8、-12、-16、-20）およびGSP（-24、-32）。
• BCS174による動的使用圧力は、運転中の頻繁な圧力サージを考慮しています。
• MegaTuff™カバーは摩耗抵抗を大幅に向上させ、オゾン/耐候性も改善（ISO 6945 摩耗試験）。
• 認定試験：動的使用圧力の133%で100,000インパルスサイクル実施。
• 静的使用圧力は圧力変動が小さい回路に適用され、より高い許容定格となります。
• BCS174は、屋根支持システム内の内部油圧回路がほぼ定常状態で動的荷重が少ないことを示しており、ホースはより高い静的定格を許容できます。
• EN 853 2SNに基づき、静的使用圧力の許容値は破裂圧力に対して概ね1:2.5比率です。
• 破裂圧力はEN仕様に基づく（注：Gatesはより高い最小破裂圧力を維持）。
• 関連する性能面ではSAEおよびISOの要件を上回ると指定されています。

バリエーション／全品目（表）
部番 | 製品番号 | 説明 | 内径（in） | 内径（mm） | 外径（in） | 外径（mm）
70764/4CPB XREEL | 46572548 | 70764 4CPBXREEL | 0.25 | 6.4 | 0.59 | 15
70765/6CPB XREEL | 46572549 | 70765 6CPBXREEL | 0.375 | 9.5 | 0.74 | 18.8
70766/8CPB XREEL | 46572550 | 70766 8CPBXREEL | 0.5 | 12.7 | 0.87 | 22.1
70767/12CPB XREEL | 46572551 | 70767 12CPBXREEL | 0.75 | 19.1 | 1.15 | 29.2
70768/16CPBP XREEL | 46572552 | 70768 16CPBXREEL | 1.0 | 25.4 | 1.48 | 37.6
20CPB XCTN | 46572553 | 20CPBXCTN | 1.25 | 31.8 | 1.87 | 47.5
24CPB X50FT | 46574525 | 24CPBX50FT | 1.5 | 38.1 | 2.11 | 53.6
32CPB X50FT | 46574526 | 32CPB X 50FT | 2.0 | 50.8 | 2.62 | 66.5

技術仕様

• 構造：二本撚りブレードの油圧ホース（EN 853 2SN 構成）。
• 用途：ロングウォール採炭機器、屋根支持システム、高圧油圧ライン。
• 流体：石油系流体または水性乳化液。
• 継手互換性：MegaCrimp™（-4、-6、-8、-12、-16、-20）およびGSP（-24、-32）。
• 規格および試験：静的使用圧力はEN 853 2SNに準拠；摩耗はISO 6945で評価；認定には動的使用圧力の133%で100,000インパルスサイクルが含まれます。
• 性能注記：MegaTuff™カバーは摩耗抵抗を高め、オゾン/耐候性を改善します。
• 圧力挙動：頻繁なサージを考慮した動的使用圧力（BCS174）；ほぼ定常状態の回路には静的使用圧力を適用。
• 比較：破裂圧力はEN仕様に基づく；関連する点でSAEおよびISO要件を上回ると指定されています。
