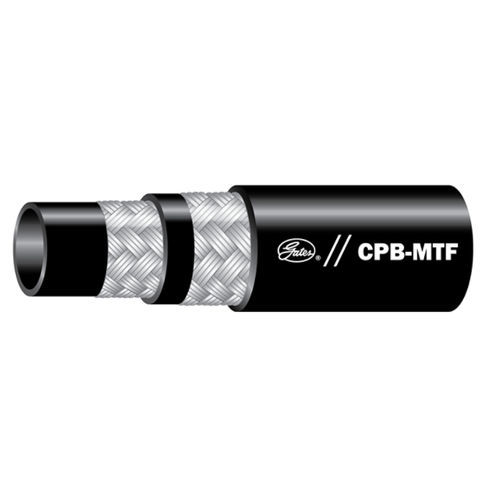

油圧ホース CPB Mine - MegaTuff™炭化水素用水スチール製
お気に入りに追加する
商品比較に追加する
特徴
- 使用目的
- 水, 油圧, 炭化水素用
- 素材
- スチール製
- 応用
- 高圧, 鉱業用
- 規格
- ヨーロッパ規格
- その他の特徴
- 耐摩耗性, 二重編組, 強化ワイヤー
- 内径
最少: 6.4 mm
(0.252 in)最大: 50.8 mm
(2 in)- 外径
最少: 15 mm
(0.591 in)最大: 66.5 mm
(2.618 in)- 圧力
最少: 1,175 psi
最大: 6,525 psi
- 温度
最少: -40 °F
(-40 °C)最大: 212 °F
(100 °C)- 長さ
最少: 15 m
(49'02" )最大: 107 m
(351'00" )
詳細
概要
長壁（longwall）掘削の機器および支保工（屋根支持）システムの高圧油圧配管に推奨されます。石油系または水性エマルション系の流体に適合します。二本撚り（ツイブレード）構造で、静圧および動圧の定格がホースに表示されています。
主なポイント
特徴と利点
入手可能な型番
仕様
長壁（longwall）掘削の機器および支保工（屋根支持）システムの高圧油圧配管に推奨されます。石油系または水性エマルション系の流体に適合します。二本撚り（ツイブレード）構造で、静圧および動圧の定格がホースに表示されています。
主なポイント
- 用途：長壁掘削機器および支保工の高圧油圧配管。
- 適合流体：石油系または水性エマルション系流体。
- カップリング：MegaCrimp™（-4、-6、-8、-12、-16、-20）およびGSP（-24、-32）に対応。
- 摩耗耐性：ISO 6945に基づくホース間およびホース対金属の摩耗試験で、MegaTuff™は標準ホースより最大300倍の寿命を達成。
- 認証試験：動作圧力の133%で100,000インパルスサイクルの試験を実施。
- 規格：EN 853 2SN（静圧は破裂圧の約1:2.5比に相当）；BCS174はほぼ定常状態の支保工回路を参照；SAEおよびISO仕様との比較記載あり。
特徴と利点
- 二本撚り構造により静圧・動圧が区別され、動的荷重が少ない支保工内配管（BCS174）に適合する定格を提供します。
- 鉱山用途で一般的な摩耗環境下での長寿命設計およびオゾン・耐候性の向上。
入手可能な型番
- Part # | Product # | Description | Inside Diameter (in) | Inside Diameter (mm) | Outside Diameter (in) | Outside Diameter (mm)
- 70642/4CPB-MTF XREEL | 46571451 | 70642 4CPB-MTFXREEL | 0.25 | 6.4 | 0.59 | 15
- 70643/6CPB-MTF XREEL | 46571452 | 70643 6CPB-MTFXREEL | 0.375 | 9.5 | 0.74 | 18.8
- 70644/8CPB-MTF XREEL | 46571453 | 70644 8CPB-MTFXREEL | 0.5 | 12.7 | 0.87 | 22.1
- 70645/12CPB-MTF XREEL | 46571454 | 70645 12CPB-MTFXREEL | 0.75 | 19.1 | 1.17 | 29.7
- 70646/16CPB-MTF XREEL | 46571455 | 70646 16CPB-MTFXREEL | 1.0 | 25.4 | 1.48 | 37.6
- 70647/20CPB-MTF XCTN | 46571456 | 70647 20CPB-MTFXCTN | 1.25 | 31.8 | 1.87 | 47.5
- 10CPB-MTF XREEL | 46574500 | 10CPB-MTFXREEL | 0.625 | 15.9 | 0.99 | 25.1
- 24CPB-MTF XCTN | 46574426 | 24CPB-MTFXCTN | 1.5 | 38.1 | 2.11 | 53.6
- 32CPB-MTF XCTN | 46574427 | 32CPB-MTFXCTN | 2.0 | 50.8 | 2.62 | 66.5
仕様
- 推奨用途：長壁掘削機器および支保工の高圧油圧配管。
- 構造：静圧・動圧の定格を持つ二本撚りホース。
- 適合流体：石油系または水性エマルション系流体。
- カップリング互換性：MegaCrimp™（-4、-6、-8、-12、-16、-20）およびGSP（-24、-32）。
- 摩耗耐性：ISO 6945に基づき標準ホースと比較して最大300×の寿命。
- 認証試験：動作圧の133%で100,000インパルスサイクル。
- 規格・評価：EN 853 2SN；BCS174参照（ほぼ定常回路）；SAEおよびISO仕様との比較。
- 寸法/型番：入手可能な型番を参照してください。
