テープ巻取り器

チューブチューブ製造用プロセス

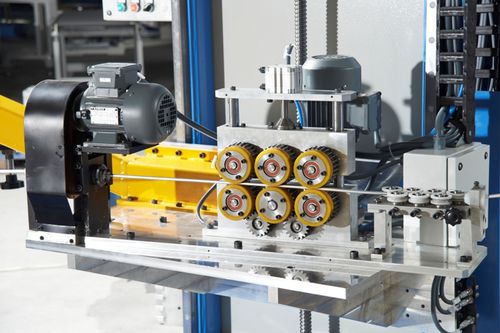

本装置は、冷蔵庫、冷凍庫の熱成形プラスチックキャビネットまたはアルミキャビネットのアルミチューブの外側を自動的に包装するために設計、製造されています。 静的冷蔵庫の冷凍庫セクションのための共通の使用された区域、最大200リットルの寸法の箱のフリーザーのアルミニウムシートのキャビネット。 機械構造 - Z、Rサーボ軸 エキスパンダーグループ アルミチューブオープナー、ストレートナー、フィーディング、Dシェープユニット、チューブ カットユニット、テープユニット、ローラーヘッド。 機械工程の流れ PLCシステムで設定されたキャビネットの寸法に従って、アルミチューブは自動的に供給され、オペレータは手動でキャビネットにチューブとテープを固定し、プロセスがサイクルの終わりまで自動的に継続する操作を開始します。完成品は手動で荷を下されます。 サーボモーター制御によって、必要な巻上げピッチは正確に調節され、運ぶことができる 金型を交換するだけで、異なるキャビネット寸法に対応できます。金型交換のセットアップ時間は平均15分程度です。 PLCのインフラは、新世代のシーメンス製モーションコントロールシステムです。必要な安全システムを統合することができます。処方箋はタッチスクリーンで利用可能です。空気圧コンポーネントはFesto社、安全装置とコンポーネントはPILLZ社、リニアシステムはINA社です。
