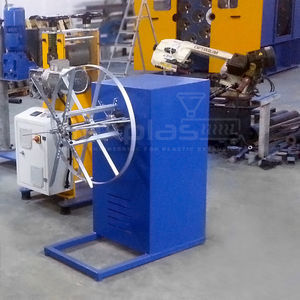

チューブ製造用巻取り器

... このモーター駆動のコイル＆スプールワインダーは、ケーブル、チューブ、ホース、スチールケーブル、プラスチックプロファイルなどの巻線材をコイルまたは空のスプールに巻き取り、同時に長さ測定と切断を行うことができます。 基本的な機械は、2つのロック可能なステアリングローラーと2つの固定ステアリングローラー、または4つのロック可能なステアリングローラーを備えた、自立した耐ねじり溶接構造です。 チェーンを介したACギアードモーターによる駆動 速度制御は連続的に調節可能で、スムーズな始動が可能。 巻取りヘッド、リングコイラーヘッド、スプール巻取り軸用に設計されています。 制御盤は機械フレーム内に設置 非常停止ボタン付きコントロールパネルは、人間工学に基づきベースフレームに組み込まれています。 窓付き保護カバーは上方にヒンジで開閉可能（CE取得に必要） 機械指令2006/42/EGに基づくCE適合宣言 測長ユニット前後のローラーケージ、材料に合わせて簡単に調整可能 測長ユニット ...

... コイラーヘッド/スプールØ max.用ケーブル巻取り機。800 mm このモーター駆動のコイル・スプール巻線機は、ケーブル、チューブ、ホース、スチールケーブル、プラスチックプロファイルなどの巻線材をコイルまたは空のスプールに巻き、同時に長さの測定と切断を行うことができます。 基本的な機械は、2つのロック可能なステアリングローラーと2つの固定ステアリングローラー、または4つのロック可能なステアリングローラーを備えた、自立した耐ねじれ性溶接構造になっています。 ACギヤードモータによるチェーン駆動 速度制御は連続的に調整可能で、スムーズな始動を実現 巻取りヘッド、リングコイラーヘッド、スプール巻取り軸に対応しています。 手動式トラバーススライドは、測長ユニット、切断ユニット、ガイドローラーなどのアクセサリ用に設計されています。 コントロールキャビネットは、マシンフレームに設置されています。 緊急停止ボタン付きのコントロールパネルは、人間工学に基づきベースフレームに組み込まれています。 上方ヒンジ式保護カバー（CE取得に必要な窓付き） 機械指令2006/42/EGに基づくCE適合性宣言 長さ測定ユニットの前後にローラーケージを装備し、材料に合わせて簡単に調整可能 ...

... 大きな外径にもかかわらず、コンパクトで使い勝手の良いモバイルデザイン。 このモーター駆動のコイル＆スプールワインダーは、ケーブル、チューブ、ホース、スチールケーブル、プラスチックプロファイルなどの材料をコイルまたは空のスプールに巻き取り、同時に長さ測定と切断を行うことができます。 基本機械は、2つのロック可能なステアリングローラーと2つの固定ステアリングローラー、または4つのロック可能なステアリングローラーを備えた、自立式でねじれに強い溶接構造です。 チェーンを介したACギアードモーターによる駆動 速度制御は連続的に調節可能で、スムーズな始動が可能。 巻取りヘッド、リングコイラーヘッド、スプール巻取り軸用に設計されています。 長さ測定ユニット、カッティングユニット、ガイドローラーなどのアクセサリー用に設計された手動式トラバーススライド 制御盤は機械フレーム内に設置 緊急停止ボタン付きコントロールパネルは、人間工学に基づきベースフレームに組み込まれています。 窓付き保護カバーは上方にヒンジで開閉可能（CE取得に必要） 機械指令2006/42/EGに基づくCE適合宣言 自動トラバース 手動、空圧または油圧式切断システム ローラー送り アダプター付きコイラーヘッド スプール巻軸 ドラム用リフト装置 適合性評価／MID（旧第一校正） ラベルプリンター インレットとアウトレットのローラーケージが追加された長さ測定ユニットの適合性アセスメントは、ドイツ当局により納品日から2年間承認され、すべてのEEA加盟国で有効です。 その他の補助装置についてはお問い合わせください。 ...

... 巻線材料をリングに巻き付け、測定し、切断することができます。汎用性の高いコンポーネントにより、全自動リング巻線ラインまでカスタマイズできます。 RINGROL シリーズは、kabelmat® システムのコンポーネントを使用して、ケーブル、ライン、ワイヤー、ロープ、プロファイル、テープの切断、巻取り、結束、梱包を効率的に行うことができます。以下のエレメントは、お客様の個々の要求に応じて、完全な全自動巻線ラインに構成することができます。 ドラムペイオフ 装置の同期と張力制御のための巻線材料アキュムレーター 長さ測定器とカッター付きフィーダー 巻線材の印刷 トラバーサー一体型全自動コイルワインダー エラストマーコードまたはPEバンドによる結束ステーション ケーブルコイルおよび積載パレット用ラベリングユニット フィルム包装、カートニング装置 空パレット自動供給、積載パレット自動取り出し装置 積載パレット包装用フィルム延伸装置 パンク、絶縁、直径、結び目の検査装置 ここ数年、ケーブルメーカーやケーブル商社が巻き取るコイルの量は、直径や長さに関してますます多様化しています。同時に、供給時間もどんどん短くなっています。 この新世代の巻取りラインにより、kabelmat® ...

... 全自動リング＆コイルワインダーにより、最大外径Ø.400 mm / 560 mmの巻線材をリングに巻き付け、測定し、切断することができます。汎用性の高いコンポーネントにより、全自動リング巻線ラインまでのカスタマイズが可能です。 RINGROL シリーズは、kabelmat® システムのコンポーネントを使用して、ケーブル、ライン、ワイヤー、ロープ、プロファイル、テープの切断、巻取り、結束、梱包を効率的に行うことができます。以下のエレメントは、お客様の個々の要求に応じて、完全な全自動巻線ラインに構成することができます。 ドラムペイオフ 装置の同期と張力制御のための巻線材料アキュムレーター 長さ測定器とカッター付きフィーダー 巻線材の印刷 トラバーサー一体型全自動コイルワインダー エラストマーコードまたはPEバンドによる結束ステーション ケーブルコイルおよび積載パレット用ラベリングユニット フィルム包装、カートニング装置 空パレット自動供給、積載パレット自動取り出し装置 積載パレット包装用フィルム延伸装置 パンク、絶縁、直径、結び目の検査装置 ここ数年、ケーブルメーカーやケーブル商社が巻き取るコイルの量は、直径や長さに関してますます多様化しています。同時に、供給時間もどんどん短くなっています。 この新世代の巻取りラインにより、kabelmat® ...

... 最大外径Ø 600 mmまでの半自動リングワインダー。600mmまで、巻線材をリングに巻き付け、測定し、切断することができます。ケーブルの先頭部分のみを手で巻芯に挿入し、その後リングは自動的に巻き上げられ、あらかじめ設定された長さに達すると停止します。巻き終わったリングは、巻線エリアで結束するだけです。 この半自動コイルワインダーは、ケーブルやチューブなどの材料をコイラーに巻き取ることができます。長さ測定装置（追加装置）、材料切断装置またはフィーダーユニットを取り付けるために、自動トラバースドライブ付き延長ユニットが取り付けられています。機械は半自動で作動し、ケーブルキャッチは手動で巻芯に送り込まれます。機械は自動的にコイルを巻き取り、あらかじめ選択された長さに達すると停止します。その後、巻かれたコイルは最終的に巻かれるため、オペレーターにより結束装置（付属品）の机に押し込まれます。カベルマットドラムストレージラックは直巻きに適しています。 2つのロック可能なステアリングローラーと2つの固定ローラーを備えた塗装済みスチール製フレーム 安全スイッチ付きフード 巻取りプレートとコアセグメントを内蔵した水平テーブルボード（下降可能 巻芯は空気圧で調整可能 巻芯の直径は手動で連続調整可能、目盛り付き 巻芯下降時の自動テーパー モーターで調整可能なリング高さ ...

... 半自動リングワインダーにより、最大外径Ø.800 mmまで、巻線材をリングに巻き付け、測定し、切断することができます。ケーブルの先頭部分のみを手で巻芯に挿入すると、リングは自動的に巻き上げられ、あらかじめ設定された長さに達すると停止します。巻き終わったリングは、巻線エリアで結束するだけです。 この半自動コイルワインダーは、ケーブルやチューブなどの材料をコイラーに巻き取ることができます。同時に、材料の長さを測定し、切断することができます。長さ測定装置（追加装置）、材料切断装置またはフィーダーユニットを取り付けるために、自動トラバースドライブ付き延長ユニットが取り付けられています。機械は半自動で作動し、ケーブルキャッチは手動で巻芯に送り込まれます。機械は自動的にコイルを巻き取り、あらかじめ選択された長さに達すると停止します。その後、巻かれたコイルは、最終的に巻かれるために、オペレーターによって結束装置（付属品）の机に押し出されます。カベルマットドラム収納ラックは、直接巻線に適しています。 頑丈なスチール製フレームは地面にネジで固定できます。 保護フードはボタンを押すだけで空気圧で開閉します。 保護フードには安全スイッチを内蔵 巻取りプレート内蔵の水平巻取りデスク 巻芯は空気圧で調整可能 コア径は無段階に調整可能 ボタン一つでコイル幅に調整可能なカウンタープレート 空気圧で昇降可能なカウンタープレート 長さ測定装置、材料カッター、フィーダー、ガイドなどの追加ユニット用にトラバーススライドを装備 ...

... 最大外径1200mmまでの全自動リング巻線機です。最大外径1200mmまで、プラスチックパイプ、プラスチック-金属複合パイプ、ホース、その他巻取り可能な材料をインライン、オフラインで全自動で巻取ることができます。高出力と短い段取り替え時間による説得力 この水平型全自動コイルワインダーは、プラスチックパイプ（B.PE、PE-X、PBなど）、プラスチック金属複合パイプ（B.PE-AL-PE、PE-CUなど）、ホース、その他の巻取り可能な材料をインラインおよびオフラインで巻取るために設計されています。コイル状に巻かれるパイプは、まず供給ユニット（顧客によって提供されるか、または敷設ユニットに組み込まれている）によって搬送されます。材料フィード（ローラーガイドまたはガイドパイプ）は、パイプの前端を巻芯に設けられた開口部まで搬送し、そこで空気圧で固定します。この操作は、サーボ制御の車軸が同期しているため、押し出し速度まで停止することなく行われ、連続的に押し出されるパイプを停止させる必要はありません。巻芯の回転運動により、コイル状のパイプ束が得られます。切断の前に、束は4本のアームグリッパーで保持されます。残りの長さを巻いた後、巻芯は上方に引き上げられ、束はストラップ装置に運ばれます。コイルはPPストラップで数回ストラップされるか、プラスチックホイルで包まれる。その際、コイルは裏返される。ストラップ掛けが終わると、コイルは2軸のコイル排出装置によってローラートラック上に押し出される。 ...

... 最大外径 1000 mm までのドラムとリング用のモーター駆動式ピントルワインダーでは、巻線材を巻き付けると同時に、適切なアクセサリーを使用して長さを測定し、切断することができます。ボタンひとつで簡単操作 ケーブル、チューブ、ホース、スチールロープ、プラスチックプロファイルなどをコイル、スプール、ドラムに巻き取り、同時に測長、切断するのに適しています。 材料が巻かれる空のドラムは、ローディング場所まで転がされます。次に、オペレーターがボタンを押すことにより、先に開いていたセンタースリーブアームが、対応する引取り位置まで一緒に移動します。ドラムがセンタースリーブによってクランプされると、同じように巻き取り位置で上方に移動します。手動操作では、操作パネル上でドラムを前後に回転させることができます。自動巻線の前に、カベルマットプレセレクションカウンターLC ...

... 最大外径Ø 1400 / 1600 / 2200 mmまでのドラムとリング用のモーター駆動式ピントルワインダーでは、巻線材を巻き付けると同時に、適切なアクセサリーを使用して長さを測定し、切断することができます。ボタンひとつで簡単操作 このモーター駆動式ピントルワインダーは、ケーブル、ホース、スチールロープなどをコイルや空のドラムに巻き取り、同時に適切なアクセサリーを使用して長さを測り、切断するのに適しています。 保護ドアを開けると、空のドラムは巻かれるために積載場所まで転がされます。ボタンを押すと、先に開いていたピントルアームが一緒に移動し、次に適切な高さまで移動します。ピントルがドラムをクランプします。その後、ドラムは巻取り位置まで持ち上げられ、操作デスクで手動で前方または後方に回転させることができます。自動巻取りの前に、カベルマットプレセレクションカウンターLC ...
