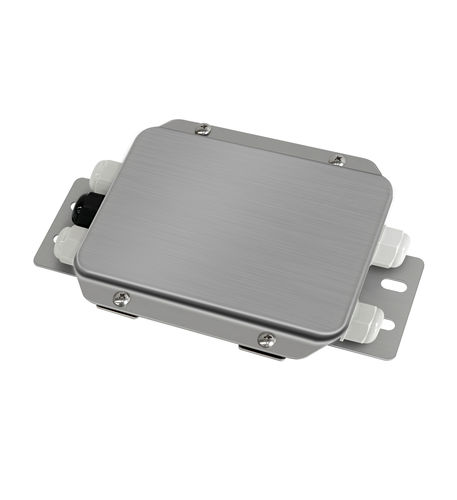

壁取り付け式ジャンクションボックス GM-JX-M

直付け腐食防止耐水性

ロードセル接続箱 GM-JX-M GM-JX-Mは4線式ロードセル接続箱です。配線機能を調整するだけでなく、精密ポテンショメーターの抵抗値を調整することにより、スケールの4角偏差を補正することができます。角度偏差が大きすぎて測定結果に影響を及ぼすような特殊な計量では、このジャンクションボックスを使用することで効果的に問題を解決することができます。 4線式接続方法 内部ワイヤー端子は次のように識別されます： e"--励磁 e"--励磁 s"--信号 s"--シグナル 「GND -- シールド 調整方法 精密ポテンショメーターW1~W4は、各ロードセルの出力信号を微調整することができ、システムの4角偏差を調整するために使用されます。 四隅偏差調整方法 調整前に、4チャンネルのポテンショメータを中間位置まで静かに回転させます； 偏差の大きいチャンネルを平均値に微調整する（1つのチャンネルを観察するときは他の3つのチャンネルを閉じる）； 4チャンネルのミリボルト信号が同じようになるまで、ステップ2を繰り返す。
