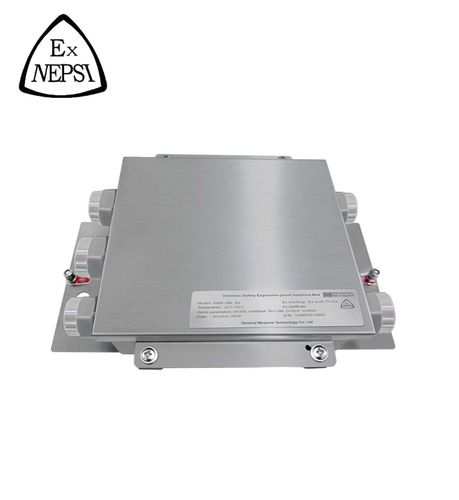

壁取り付け式ジャンクションボックス GMA-JB4-Ex

腐食防止防水・防塵性能防爆

本質安全防爆型ジャンクションボックス GMA-JB4-Ex GMA-JB4-Exは本質安全防爆仕様のジャンクションボックスで、アナログまたはデジタルのロードセル4台を4線式で接続できます。ポテンショメータの抵抗値を調整することで、角度偏差を補正し、計量アプリケーションにおける角度差に起因する不正確な計量結果を効果的に解決します。5つの防爆ケーブルグランド（Exマーキング：Ex db llC Gb、IP定格：IP66）を備えたステンレス鋼ハウジングは、強化された保護と優れた干渉防止性能を実現します。本質安全防爆規格に適合しており、危険な環境での使用に最適です。 ExマーキングEx ia llC T4 GaI IP定格:lP65 4線式接続方式 内部ワイヤー端子は以下のように識別されます： e"--励磁 e"--励磁 s"--信号 s"--シグナル 「GND -- シールド ロードセルが6線式の場合は、＋励磁と＋センスをEX＋に、-励磁と-センスをEX-に短絡してください。 調整方法 精密ポテンショメータW1~W4で各ロードセルの出力信号を微調整し、システムの4角偏差を調整する。 四隅偏差調整方法 調整前に4チャンネルのポテンショメータを中間位置まで静かに回転させます； 偏差の大きいチャンネルを平均値に微調整する（1つのチャンネルを観察するときは他の3つのチャンネルを閉じる）； 4チャンネルのミリボルト信号が同じようになるまで、ステップ2を繰り返す。
