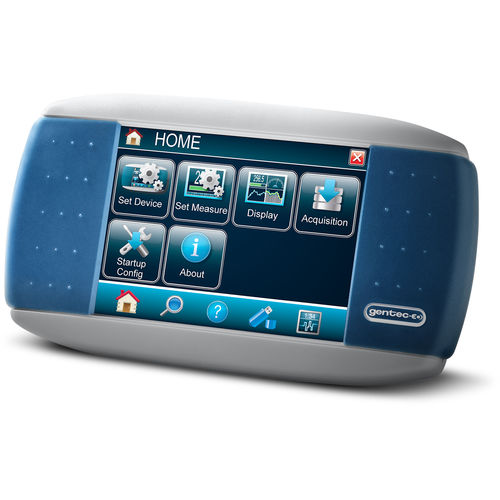

カラーディスプレイ モジュール MAESTRO

タッチスクリーン付き640 x 4805.6インチ

• パワー：サーモパイル、フォトディテクタ、焦電式 • エネルギー：サーモパイル（シングルショットモード）、フォトディテクタ、焦電式 人間工学に基づく独自のデザイン バッテリーの安定性を考慮して改善されたラバーバンドとクイックスタンドシステムで、手持ちでも卓上用としても便利 分かりやすいユーザーインターフェース ディスプレイの特長が数多く、インターフェースのナビゲートが簡単 • 単一または双対グラフディスプレイ • メイン機能に即座にアクセス • 機能検索ツール USBキーアクセス USBキーに直接データを保存 リアルタイム統計処理機能 最大、最小、平均、標準偏差、RMS、PTP安定性、パルス＃、繰り返し率 ホーム • デバイスの設定：MAESTROデバイスに関連するすべてのパラメータを設定します。 • 測定器の設定：センサーに関連するすべてのパラメータを設定します。 • ディスプレイ：デバイスをデュアルまたはフルスクリーン表示モードに設定して、希望のディスプレイ（複数可）を選択します。 • 収集：すべての収集パラメータ（時間、サンプルレート等）を設定します。 • スタートアップ設定：MAESTROの起動時に、記憶させたセンサー設定の読取方法を選択します。 • バージョン情報:メインパラメータを表示し、MAESTROを更新します。 デバイスの設定 このメニューのアイテムを使用し、MAESTROに関連するパラメータを設定します： • 桁数：測定精度を設定するにはこのメニューを使用します。 • シリアルコマンド：SOLO2との互換性を設定し、RS-232、USBとアナログ出力を使用します • イーサネット：イーサネット通信プロトコルを設定します。 • 言語：表示言語を選択します：英語、ドイツ語、日本語、フランス語（ファームウェアV1.04.02以上 測定器の設定 このメニューのアイテムを使用し、測定器に関連する全てを設定します： • 波長：提供されている標準波長のひとつを選択し、カスタム値を入力して独自の標準波長のリストを作成します。 • 範囲：自動スケールまたは固定スケールの測定範囲を設定します。 • 測定モード：このメニューを使用し、平均出力、シングルショットエネルギー、パルス対パルスなど、表示する測定タイプを決定します。 • 修正：マルチプライヤーとオフセットを入力します。 • トリガレベル：トリガレベルを、0.1％から99.9％までの間で0.1％ステップに調節します。 デュアルスクリーンディスプレイ(スコープディスプレイで表示) デュアルスクリーンモードの場合、MAESTROはその特大スクリーンを最大限に活用します！デュアルあるいはシングルディスプレイモードのいずれでも、全てのディスプレイモードを使用できます。デュアルディスプレイモードでは、画面の上部がリアルタイム表示で、その他の表示(スコープ、指針、平均化または統計)は下部に表示されます。下部の表示は、画面中央のドロップダウンメニューからパラメータバーを使用して容易に変更することができます。また、最大化ボタンを使用して、ディスプレイのいずれかをフルスクリーンモードで拡大することができます。同じように最小化ボタンを使用すれば、簡単に、デュアルスクリーン表示に戻ることができます。
