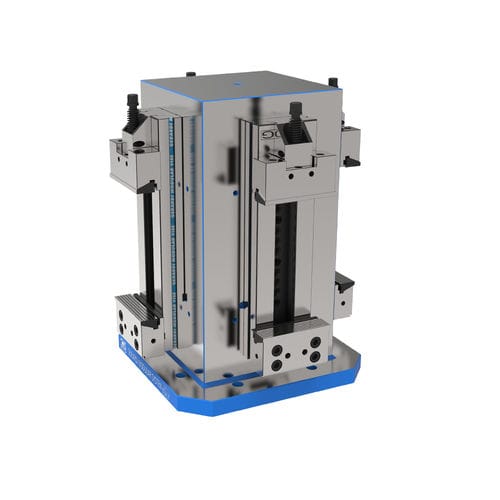

モジュール式墓碑 53A

鋳鉄製

ジェラルディモジュール式ワークホールディングシステムをサポートし、完成させるために、より戦略的で重要な役割を果たすのが、すべてのモジュール式墓石とサブプレートです。 これらの製品は様々な形状やバージョンで製造されていますが、常に厚さ約40mmで二重の応力除去熱処理を施した鋳鉄鋳物G30で提供されています。最近では、高抵抗アルミニウム製もあります。利用可能な形状は次のとおりです：キューブ、両側墓石、アングル、プレートとサブプレート、シェルフ、および特別なご要望に応じます。 以下の仕上げが可能です： Aタイプ - 鋳鉄製。荒く製粉される Bタイプ - 全体的な素材とベースが仕上げられた荒フライス鋳物。 Cタイプ-公差±0.02mmの完全仕上げ。 Eタイプ - 校正穴とソリッドスレッド付きグリッド墓石 Fタイプ - 焼入ブッシュ100 Cr6とイノックス鋼ヘリコイル付きグリッド墓石 高精度 全体で±0.02 mm以内 センタリングブッシング 特殊焼入れ合金鋼100Cr6 - DIN 179C製 完全加工ベース 全ての墓石冶具（ラフ鋳鉄鋳物を除く）は、ゼロポイント・ジェラルディ・システムを使用するために、底部ベース面に4つの精密穴Ø20 H7が予め加工・準備されています。 Aタイプ - ラフミル仕上げ 一体型G30鋳鉄鋳物に二重の応力除去熱処理を施したラフミル加工品。肉厚43-45mm（在庫10mm） Bタイプ - ベース仕上げ ヨーロッパまたは日本の標準パレットに直接クランプできるよう、ベース面を機械加工し、手作業で削り出した荒フライス鋳物。
