3Dカメラ Sphere48 AC Pro

ワイドダイナミックレンジ音響車両用

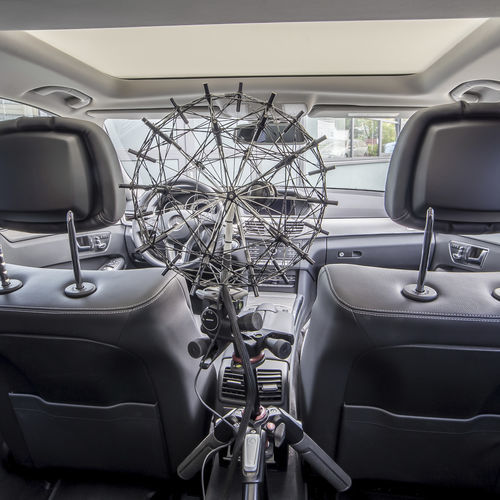

音響カメラ：屋内測定用48チャンネルアレイ 球状の48チャンネルマイクロホンアレイは、主に360°音源定位用に設計されています。音響的に透明なカーボンアレイ構造は非常に軽量で安定しています。そのため、過酷な条件下でも取り扱いが容易で、マイクロホンとアレイの正確な位置決めが可能です。あらゆる角度から音源を捉えることができるため、室内、建物、車内、さらには路上や空中での実際の試運転条件下での用途にも適しています。 信号のスペクトル構成により、測定距離は0.3～5mです。より高い周波数帯域の測定では、より長い距離も可能です。 透過型アレイの設計は、マイクロホンの数に対して可能な限り高い空間分解能と音響ダイナミクスを提供するように最適化されており、部分反射、アレイ表面での音圧の二重化、測定対象とアレイ間の共振効果を効果的に最小化します。さらに、球面形状はエイリアシング効果を低減します。このマイクロホンアレイは無指向性であるため、ビームフォーミングの結果は通常、スキャンされた3D点群または測定対象物の3D CADモデルにマッピングされます。 分析ソフトウェアNoiseImageと組み合わせることで、音源の分離、定位、周波数・時間特性の分析が可能になります。さらに、この音響測定システムでは、3次元音響マップの作成も可能です。 用途 NVH分析 車両内装（自動車、列車、航空機など） バズ、キーキー音、ガラガラ音 漏れの検出 音響設計 室内音響・建築音響
