電圧データ取り込みシステム ADCA400

box型研究室用同時サンプリング取り込み用

概要
gt4シリーズのデータレコーダーと標準センサーを24チャネルのアダプタボックスADCA400で使用できます。プラスチック筐体を備えたアルミ製のADCA400は、対称型DMCADC4xxアナログ測定カードを最大24の単極電圧出力または2～20 mA給電の一般的なセンサー（例：ICP®、DeltaTron®、Isotron®、Piezotron®）に接続するために設計されています。

機能 / 用途
アダプタボックスはBNCコネクタで最大24台のセンサー接続を可能にし、入力グループごとに入力電圧範囲を選択できます。構成設定および工場校正の結果は不揮発性メモリに保存でき、測定時の補償に使用できます。MDR68コネクタからアナログカードへの干渉の少ない伝送は、対称型mccabAR1xxケーブルの使用により実現されます。

接続と操作

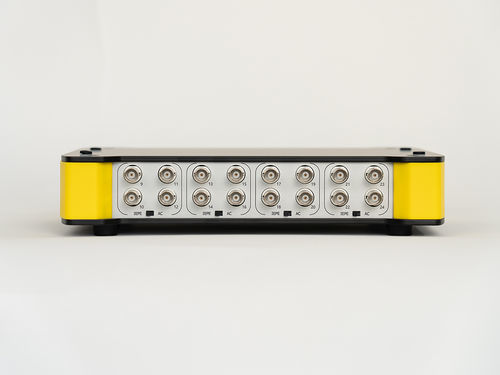

• BNCコネクタ24個（前面8、背面16）
• 24のAC入力ごとに4入力のグループ毎に入力電圧範囲選択スイッチ（±10 V または 3 mA供給時 2 V～22 V）
• 信頼性の高い抜き差しを可能にするMDR68前面コネクタ

機械・電源

• プラスチック筐体を備えたアルミボックス
• 最大4台と1台のgt4データレコーダーまで積み重ね可能（ねじで機械的に接続）
• 低消費電力（典型 5 W）
• オンボード電圧監視
• 緑色動作LED

互換性
対称型DMCADC4xxアナログ測定カードおよびMDR68接続ケーブル（例：対称型mccabAR1xx）との使用を想定しています。電圧出力または電流出力（2～20 mA）のセンサー、およびICP®、DeltaTron®、Isotron®、Piezotron®などの一般的なブランドに対応します。

技術仕様

• ADカードへのマルチチャネルアナログインターフェース SyMBus24
• 干渉の少ない対称伝送
• 信頼性の高い抜き差しを実現するMDR68前面コネクタ
• 24チャネルアナログインターフェース：センサーへの24 BNC
• 広く使用される24個のBNC前面コネクタ
  • ±10 V 入力電圧範囲（電流源オフ）
  • 電流源オン時 2 V～22 V
  • 入力インピーダンス 10 kΩ
  • DMCADC450カード使用時 周波数特性 2 Hz～50 kHz
• 切替可能な6グループ（各4×3 mA）センターコンタクト電源
• 不揮発性の較正・構成メモリ
• オンボード電圧監視
• 緑色動作LED
• 典型消費電力：5 W
