貯蔵用サーバー B683-Z80-AAS1

ネットワーク計算薄板

概要

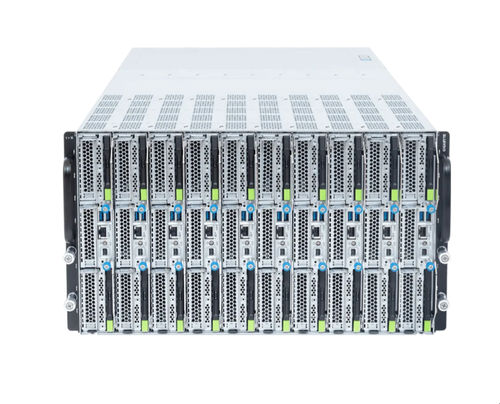

GIGABYTE B683-Z80-AAS1 は、高密度の企業向け導入を想定した 6U 10ノード フロントアクセス ブレードサーバーです。AMD EPYC™ 9005（SP5）向けに最適化され、OEM 有効化および BIOS アップデートにより AMD EPYC™ 9004 シリーズとも互換性があります。デュアルプロセッサノードと高性能NVMeストレージをサポートし、HPC、プライベート/ハイブリッドクラウド、ネットワーク用途に適しています。

プラットフォーム / プロセッサーの詳細

• 第5世代 AMD EPYC™ 9005 シリーズ（SP5ソケット）および AMD EPYC™ 9004 シリーズを、必要に応じて OEM 有効化および BIOS 更新でサポートします。
• SP5 プラットフォームの強化点：3nm プロセス、CPUあたり最大192コア、最大512MB L3 キャッシュ、CXL 2.0 対応によるディスアグリゲーテッドコンピュートの実現。

ハイライト

• 6U 10ノードのフロントアクセス筐体により高いラック当たり密度を実現。
• 各ノードにデュアル AMD EPYC™ 9005/9004 プロセッサ（ノード当たり最大TDP 500W）。
• 各ノード 24 DIMM スロット（プロセッサあたり12チャネル DDR5 RDIMM）— EPYC™ 9005：最大 DDR5-6400、EPYC™ 9004：最大 DDR5-4800。
• 各ノード 2 x E3.S Gen5 NVMe ホットスワップベイ（前面アクセス）。
• 各ノード 2 x Low-Profile PCIe Gen5 x16 スロット（Riser x2：CPU_0 から x16、CPU_1 から x16）。
• 10 本の 3200W 80 PLUS Titanium 冗長電源（システムは C19 電源コードが必要、コードは同梱されません）。
• 統合管理：ASPEED AST2600（ビデオ）、ノードごとの前面 MLAN を備えたシャーシ管理 LAN（CMC）。双方向リングまたはスターのトポロジーをサポートし、自動 IP 検出による冗長なクラスター管理が可能。
• 省電力機能：自動ファンスピード制御およびコールドレダンダンシーにより低負荷時の PSU 効率を改善。

導入用途
高い計算密度、大容量メモリ帯域、低遅延 NVMe I/O を必要とする HPC クラスター、ネットワーク機器、プライベート/ハイブリッドクラウドのサーバーファーム向けに設計されています。多数コア、メモリスループット、NVMe ストレージを重視するワークロードに適しています。

発注情報
発注番号（ベアボーン）：6NB683Z80DR000ACS1*

技術仕様

• 外形寸法 (WxHxD, mm): 447 x 262.3 x 900（6U 10ノード フロントアクセス）
• マザーボード: MZ83-HD3
• CPU: AMD EPYC™ 9005 シリーズおよび AMD EPYC™ 9004 シリーズ；ノード当たりデュアル CPU（TDP 最大 500W）。CPU 1基のみ装着時は一部の PCIe/メモリ機能が利用できない場合があります。
• ソケット: 20 x LGA 6096 · Socket SP5
• チップセット: System on Chip
• メモリ: ノード当たり 24 x DIMM スロット · DDR5 RDIMM サポート · プロセッサ当たり 12 チャネル · EPYC™ 9005: 最大 6400 MT/s；EPYC™ 9004: 最大 4800 MT/s
• LAN: 前面：ノード当たり 1 x 10/100/1000 Mbps 管理用 LAN · 背面（MLAN ボード）：2 x CMC ポート。注：リング構成で使用する場合はスイッチ側で STP を有効にしてください。
• ビデオ: 統合 ASPEED® AST2600 · ノード当たり 1 x Mini-DP
• ストレージ: 前面ホットスワップ：ノード当たり 2 x E3.S Gen5 NVMe（CPU_0 から接続）
• PCIe 拡張: Riser card x2: ノード当たり 1 x LP x16 (Gen5 x16) from CPU_0；1 x LP x16 (Gen5 x16) from CPU_1
• 前面 I/O (ノード当たり): 2 x USB 3.2 Gen1 (Type-A); 1 x Mini-DP; 1 x MLAN; 1 x 電源ボタン（LED付）；システムステータス LED；ID LED
• 背面 I/O (MLAN ボード): 2 x CMC ポート；1 x CMC ステータス LED
• セキュリティモジュール: ノード当たり 1 x TPM ヘッダー（SPI）· オプション TPM2.0 キット: CTM012
• 電源: 10 x 3200W 80 PLUS Titanium 冗長電源。AC 入力: 100-127V~/16A；200-220V~/16A；220-240V~/16A。DC 入力（中国のみ）: 240Vdc/16A。システム電源は C19 電源コードを必要とします（同梱されません）。
• システムファン: 10 x 80 x 80 x 80 mm
• 動作環境: 動作温度: 10°C〜25°C · 動作湿度: 8%〜80%（結露無）· 非動作温度: -40°C〜60°C · 非動作湿度: 20%〜95%（結露無）
• 重量: ネット重量 37 kg · 梱包重量 39 kg
• 梱包寸法: 1300 x 800 x 533 mm
• 梱包内容: 1 x B683-Z80-AAS1 · 20 x CPU ヒートシンク · 1 x Mini-DP - D-Sub ケーブル · 1 x L字型レールキット
• パートナンバー: Barebone: 6NB683Z80DR000ACS1*
