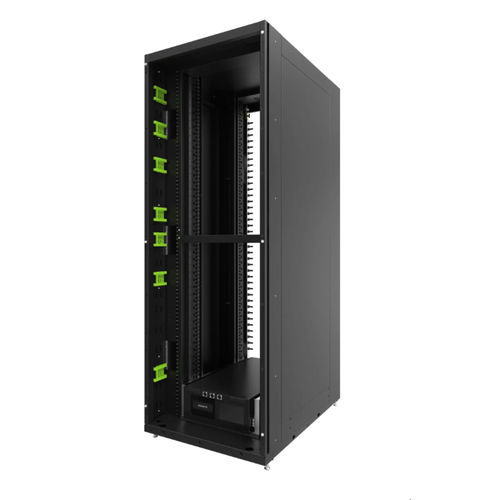

19"ラック DCA3-ST0

モジュール式サーバー用配線用

概要
GIGABYTE の OCP Open Rack V3 (ORV3) 準拠 DLC ラックソリューションで、高密度データセンター向けに設計されています。ORV3 DLCラック DCA3-ST0 として、集積マニホールドと 4OU 液対液 CDU を備え、熱管理と電力効率を最適化しています。

主な特徴

• 集積マニホールド付き 44OU ORV3 ラック
• 4OU 液対液 CDU
• 冷却能力 最大 200 kW（アプローチ温度に依存）

メリット

• 効率的なラック密度：2OU 2-node / 2OU 3-node 等の混合ノード構成をサポートし、密度と電力を両立
• 熱最適化：コールドアイル/ホットアイル配置を想定した設計で冷却エネルギーを低減
• 電力効率の向上：中央電源シェルフ設計により PUE を低減し電力配分を最適化
• 保守性：フロント（コールドアイル側）からの保守、工具不要で交換可能な設計、ラックあたりの PSU 数を削減
• MTBF 向上：電源を集中化し不要コンポーネントを削減して故障点を低減

オプション / 柔軟な OCP 統合

• L字型シェルフおよび 21" と 19" の power shelf 変換（1OU L シェルフ含む）
• 構造追加：拡張フレーム、ラックドア、ダミーカバー
• ケーブル管理：ケーブルトレイ、ケーブルパネル
• 電源シェルフオプション：21" 33 kW（3 × C13 AC 出力、Delta AC-205A）、19" 33 kW（C13 出力なし、Delta ECD68000075）

オプション / 発注

• 発注番号：6NDCA3ST0MR00000001*

仕様

• 寸法（W×H×D, mm）：800 × 2286 × 1200
• Open Rack バージョン：ORV3
• 熱除去能力：アプローチ温度 5°C で 130 kW、8°C で 200 kW
• CDU 消費電力（フルロード）：1300 W
• 水流量：一次 200 LPM、二次 130 LPM
• 動作条件：周囲温度 0°C〜50°C、液温 20°C〜50°C
• バスバー：1 × 48 V バスバー
• 利用可能ノードスペース：18OU + 21OU（23OU は補強バーで占有）
• 部品番号：6NDCA3ST0MR00000001*
