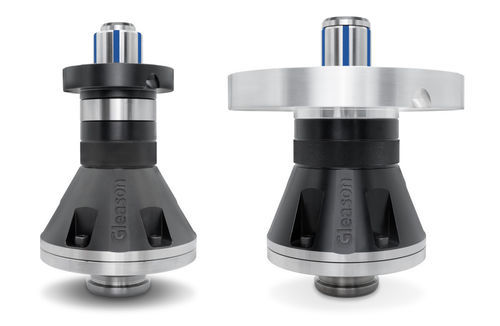

モジュール式墓碑 Quik-Flex®Plus

クランプ用

概要
Gleason のモジュラー式ワークホールディングシステムは、標準化されたモジュールを基盤とし、精度と構成の柔軟性を両立します。システムは内径（ID）クランプ、外径（OD）クランプ、芯間（between-centers）クランプをサポートし、Quik-Flex®Plus 等のクイックチェンジインターフェースの有無で構成可能です。モジュールは部品形状、干渉する輪郭、および生産工程に合わせて選定されます。

ID クランプ
ID 用モジュールプログラムは内径 20〜120 mm をカバーします。個別モジュール（マンドレル、アダプタ、位置決め要素）は部品の形状と干渉条件に応じて選定されます。ID クランプは標準タイプと Quik-Flex®Plus のクイックチェンジタイプが用意されています。

クイックチェンジ ID クランプ
Quik-Flex®Plus クイックチェンジインターフェースは、繰り返し精度を維持したまま迅速な治具交換を可能にします。小〜中ロットや頻繁な品種変更時のダウンタイム低減に適しています。

OD クランプ
軸類向けに、外径 3〜120 mm をカバーする 7 種のモジュラーサイズの膨張チャックを提供します。膨張チャックは軸方向の引き下げ（axial pull-down）効果を持ち、共通の交換装置に対応します。複数の軸方向ワークストップを選択可能です。

芯間クランプ
ID や OD での把持が適用できない場合は、芯間での把持が可能です。標準モジュールプログラムの精密センタは最大 Ø180 mm まで対応し、他サイズは要求に応じて供給します。長尺部品や高トルク用途向けの芯間ソリューションもあります。

最適ソリューション
Gleason は歯車製造およびワークホールディング技術で培った経験を基に、顧客仕様に沿ったモジュール式クランプシステムを設計・供給します。モジュラー設計は機械インターフェースへの適合を容易にし、歯車・非歯車いずれの用途にも対応します。

製品バリエーション / モジュール

• ID クランプモジュール（20–120 mm）
• Quik-Flex®Plus クイックチェンジ ID モジュール
• OD 膨張チャック（7 モジュラーサイズ、3–120 mm）
• 芯間用精密センターモジュール（最大 180 mm）
• 共通チェンジ/クイックチェンジ用インターフェースモジュールおよびアダプタ

マルチメディア

• QFS Quick Flex System - Modular Workholding for ID Clamping
• QFS Quick Flex System - Modular Workholding for OD Clamping

仕様 / 技術データ

• 標準化コンポーネントに基づくモジュラーアーキテクチャ：構成性と繰り返し精度を確保
• ID 範囲：20–120 mm
• OD 範囲（膨張チャック）：3–120 mm（7 モジュラーサイズ）
• 膨張チャックは軸方向引き下げ効果を有する
• 芯間（精密センタ）：標準で最大 180 mm（他サイズは要望に応じて対応）
• クイックチェンジオプション：Quik-Flex®Plus により精度を維持した迅速な交換が可能
• ID、OD、芯間の各種把持に対応；部品輪郭や工程に応じたモジュール選定が可能
• 複数メーカーの機械に対応；機械インターフェース用アダプタを提供可能
