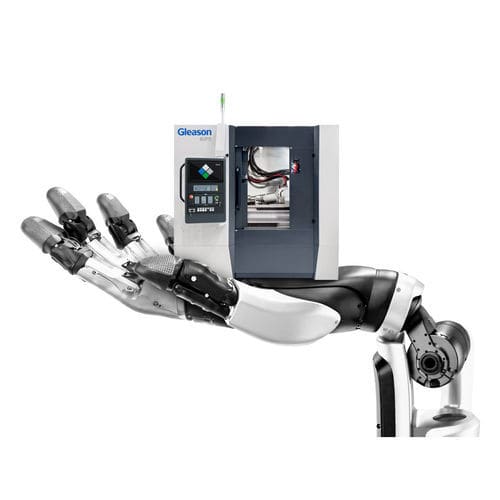

CNCギヤスカイビング装置 80PS

横型

概要
80PSは小型の内歯車・外歯車のパワースカイビング、ホブ加工（hobbing）、プロファイルミリング専用に設計されています。ヒューマノイドロボット用歯車の生産に最適化された構成パッケージで供給されます。

適用分野
80PSは、ヒューマノイドロボット向けのハーモニック（strain wave）駆動、遊星（planetary）機構、サイクロイド（cycloidal）減速機などで使用される内歯・外歯の加工や、同等寸法の高精度小型歯車加工に適しています。

ホブ加工とパワースカイビングを一台で
80PSはホブ加工モードへ約2分以内で切替可能で、各用途に最も適した経済的な加工法を選択できます。

難削部品の加工
薄肉でデリケートな内外歯付き部品は、パワースカイビングまたはホブ加工で加工でき、歪みや寸法偏差を厳密に管理して高い精度を維持します。

高精度の一貫供給システム
機械本体の事前構成、ワークホルディング、ホブおよびパワースカイビング向け高精度超硬工具を含む一貫した供給形態で、精密な駆動部品や耐久性の高いギヤボックスの製造を実現します。

寸法・能力
外歯車 ワーク最大径: 80 mm
内歯車 最大スイング径: 150 mm
内歯車 最大歯先径: 120 mm
最大モジュール: 1.5 mm

特長 / 技術仕様

• 型式: 80PS
• 対応プロセス: power skiving、hobbing、プロファイルミリング
• 用途: ロボット用小型内外歯車（strain wave／harmonic、遊星、サイクロイド等）
• ホブ加工への切替時間: 約2分以内
• 薄肉部品やデリケートな形状にも対応し、厳しい公差管理が可能
• ワークホルディング、超硬工具を含む一貫供給ソリューションとして提供
• 外歯車 最大径: 80 mm
• 内歯車 最大スイング径: 150 mm
• 内歯車 最大歯先径: 120 mm
• 最大モジュール: 1.5 mm
