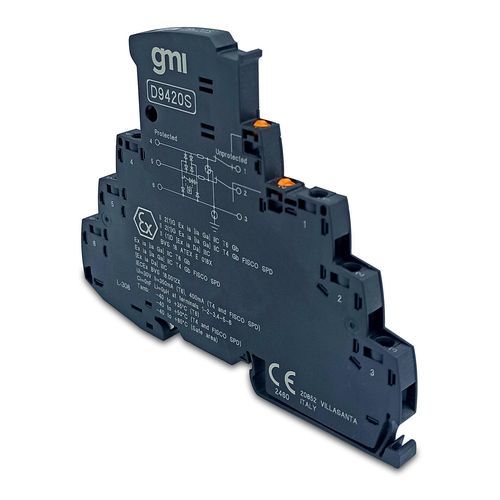

カテゴリD1/C1/C2/C3避雷器 D9420S

信号システム用SIL 3サージ保護装置 モデルD9420SD9420Sは、計測制御および安全システムのフローティングI/O3線信号用の2段サージ保護を提供します。幅が6mmなので、マーシャリングキャビネットや配電キャビネットに簡単に取り付けることができます。IEC 61508:2010に準拠したSIL 3。ゾーン0（ゾーン20）からの入力、ゾーン1および2への設置。ディスコネクトナイフによる信号回路の切断。機械的なステータスインジケータにより、補助電源を追加することなく信号伝達が可能です。高密度、6.2 mm/チャンネル.HART互換.技術データ供給公称システム電圧Un24 V DC最大連続動作電圧Uc30 V D定格電流600 mA (40°C)保護IEC試験分類C1 / C2 / C3 / D1信号タイプの保護0/4-20 mA HART、デジタルI/O、ワールドFIP、F&G公称放電電流(In)(8/20)μs：5 kA (コア-コア) 5 kA (コア-アース) 5 kA (コア-アース)インパルス放電電流 (Iimp)(10/350) μs： 0.5 kA (コア-コア) 0.5 kA (コア-アース) 0.5 kA (コア-アース)総放電電流 (Itotal)(8/20) μs：10kA 最大総放電電流 (Imax)(8/20) μs：20kA（1回分）直列抵抗1.65Ω±20％電圧保護レベル（Up）≦150V（C1 - 1kV/500A）コアコア≦275V（C2 - 10kV/5kA）コアコア≦55V（C3 - 100A）コアコア≦750V（C1 - 1kV/500A）コアグランド≦750V（C2 - 10kV/5kA）コアグランド≦1.2 KV (C3 - 100 A)コアアース≤ 80 V (C1 - 1 kV/500 A)コアアース≤ 125 V (C2 - 10 kV/5 kA)コアアース≤ 55 V (C3 - 100 A)コアアース応答時間tA≤ 1 ns (コアコア) ≤ 1 ns (コアアース) ≤ 100 ns (コアアース)環境条件動作温度範囲-40～+85 °C、相対湿度5%～95%。取り付けタイプEN/IEC60715 TH 35 DIN-Rail重量約60 g接続ネジ端子台最大2.5mm2フレキシブル.設置場所安全エリアまたはゾーン2またはゾーン1、グループIIC T4...T6.保護クラスIP20.寸法幅6.2 mm、奥行き83.5 mm、高さ105.8 mm.規格ATEX：DERARA。証明書ATEX：DEKRA ATEX D9410、D9420、D9510、D9520シリーズ英語証明書（ヨーロッパ） - BVS 18 ATEX E 018 X、DEKRA、2022-07-12IECEx：DEKRA IECEx D9410、D9420、D9510、D9520シリーズ証明書（国際） - IECEx BVS 18。0012X、DEKRA、2022-07-18SIL：EXIDA GM 17/11-006 R007 SILアプリケーションD9410S、D9420Sの分析（国際） - GM 17/11-006 R007、EXIDA、2018-03-28適合宣言D9410、D9420、D9510、D9520のEU適合宣言特性/技術仕様モデル：D9420SCカテゴリI/O信号および信号用サージ保護幅：6.2 mm公称システム電圧：24 V DC最大連続動作電圧：30 V DC定格電流：600 mA (40°C)直列抵抗：1.65Ω±20%保護等級：IP20：IP20取付：EN/IEC60715 TH 35 DIN-レール重量：約60g動作温度：-40～+85°CD寸法：2 x 83.5 x 105.0mm： 6.2 x 83.5 x 105.8 mm
