カテゴリD1/C1/C2/C3避雷器 D9520S

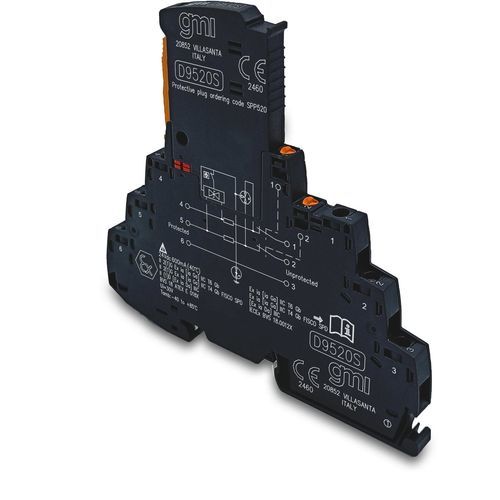

信号システム用SIL 3サージ保護装置 D9520SD9520S型は、計測・制御・安全システムのフローティングI/O3線式信号に2段階のサージ保護を提供します。幅は6mmで、マーシャリングキャビネットや配電キャビネットに簡単に取り付けることができます。保護プラグとベースエレメントで構成されています。SPDは1.65Ωのループインピーダンスでサージ保護を提供し、両方の信号経路にディスコネクトナイフが付いているため、ループのテストが容易です。IEC 61508:2010によるSIL 3。ゾーン0（ゾーン20）からの入力、ゾーン1および2への設置。ディスコネクトナイフによる信号回路の切断。機械的なステータスインジケータにより、補助電源を追加することなく信号伝達が可能です。保護プラグのインピーダンスニュートラルの抜き差しにより、メンテナンス作業中に信号が遮断されることはありません。高密度、チャンネルあたり6.2 mm：5 kA (コア-コア) 5 kA (コア-アース) 5 kA (コア-アース)インパルス放電電流 (Iimp)(10/350) μs： 0.5 kA (コア-コア) 0.5 kA (コア-アース) 0.5 kA (コア-アース)総放電電流 (Itotal)(8/20) μs：10kA 最大総放電電流 (Imax)(8/20) μs：20kA（1回分）直列抵抗1.65Ω±20％電圧保護レベル（Up）≦150V（C1 - 1kV/500A）コアコア≦275V（C2 - 10kV/5kA）コアコア≦55V（C3 - 100A）コアコア≦750V（C1 - 1kV/500A）コアグランド≦750V（C2 - 10kV/5kA）コアグランド≦1.2 KV (C3 - 100 A)コアアース≤ 80 V (C1 - 1 kV/500 A)コアアース≤ 125 V (C2 - 10 kV/5 kA)コアアース≤ 55 V (C3 - 100 A)コアアース応答時間tA≤ 1 ns (コアコア) ≤ 1 ns (コアアース) ≤ 100 ns (コアアース)環境条件動作温度範囲-40～+85 °C、相対湿度5～95%。取り付けタイプEN/IEC60715 TH 35 DIN-Rail重量約43g接続ネジ端子台最大2.5 mm2フレキシブル.設置場所安全エリアまたはゾーン2またはゾーン1、グループIIC T4...T6.保護クラスIP20.寸法幅6.2 mm、奥行き100 mm、高さ105.8 mm.規格ATEX：DERARA。証明書ATEX：DEKRA ATEX D9410、D9420、D9510、D9520シリーズ英語証明書（ヨーロッパ、BVS 18 ATEX E 018 X、DEKRA、2022-07-12）IECEx：DEKRA IECEx D9410、D9420、D9510、D9520シリーズ証明書（国際、IECEx BVS 18.0012X、DEKRA、2022-07-18）SIL：EXIDA GM 17/11-006 R008 SILアプリケーションD9510S、D9520Sの分析（国際、GM 17/11-006 R008、EXIDA、2018-03-28）適合宣言D9410、D9420、D9510、D9520のEU適合宣言特性/技術仕様モデル：D9520SCカテゴリI/O信号および信号用サージ保護幅：6.2 mm奥行き：100 mm高さ：105.8 mm重量：約43 g取り付け：EN/IEC60715 TH 35 DINレール保護等級：IP20IP20動作温度: -40～+85 °CR相対湿度: 5%～95% 公称システム電圧: 24 V DC最大連続動作電圧: 30 V DCR定格電流: 600 mA (40°C)直列抵抗: 1.65Ω ± 20%IEC テスト分類：C1 / C2 / C3 / D1HART互換性IEC 61508:2010によるSIL 3
