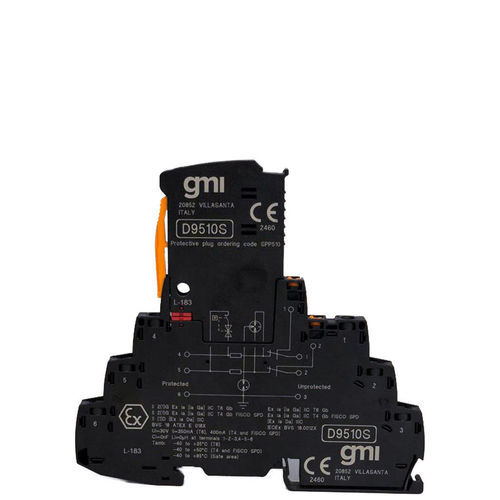

カテゴリD1/C1/C2/C3避雷器 D9510S

信号システム用SIL 3サージ保護装置 D9510SD9510S型は、計測・制御・安全システムのフローティングI/O2線式信号に2段階のサージ保護を提供します。幅6mmで、マーシャリングキャビネットや配電キャビネットに簡単に取り付けることができます。保護プラグとベースエレメントで構成されています。SPDは1.65Ωのループインピーダンスでサージ保護を提供し、ループのテストを容易にするために両方の信号経路にディスコネクトナイフが付いています。IEC 61508:2010に基づくSIL 3。ゾーン0（ゾーン20）からの入力、ゾーン1および2への設置。ディスコネクトナイフによる信号回路の切断。保護プラグのインピーダンスニュートラルの挿入と取り外しにより、メンテナンス作業中に信号が遮断されることはありません：30 V DCR定格電流：600 mA (40°C)保護：IECテスト分類：C1 / C2 / C3 / D1信号タイプの保護：0/4-20 mA HART, デジタルI/O, ワールドFIP, F&G公称放電電流 (In)：(8/20) μs：5kA（コア-コア）5kA（コア-接地）インパルス放電電流（Iimp）：(10/350) μs： 0.5kA（コア-コア）0.5kA（コア-接地）全放電電流（Itotal）：(8/20) μs：10kA 最大総放電電流（Imax）：(8/20) μs：20kA（1回の場合）直列抵抗：1.65Ω±20％電圧保護レベル（アップ）：≦55V（C1 - 1 kV / 500 A）のコアコア、≦65V（C2 - 10 kV / 5 kA）のコアコア、≦55V（C3 - 100 A）のコアコア、≦900V（C1 - 1 kV / 500 A）のコアグランド、≦1。05 KV（C2 - 10 kV/5 kA）コア-接地; ≤ 1.4 KV（C3 - 100 A）コア-接地応答時間tA：≤ 1 ns（コア-コア）、≤ 100 ns（コア-接地）環境条件：動作温度：-40～+85°CR相対湿度：5％～95％取り付け：タイプ：EN/IEC60715 TH 35 DINレール重量:約42 g接続:ねじ端子台最大2.5 mm2フレキシブル端子台設置場所:安全エリア、ゾーン2、ゾーン1、グループIIC T4...T6保護等級:IP20IP20寸法幅6.2 mm、奥行き100 mm、高さ105.8 mm認証：ATEX：DEKRA ATEX D9410、D9420、D9510、D9520シリーズ英語証明書（BVS 18 ATEX E 018 X、DEKRA、2022-07-12）IECEx：DEKRA IECEx D9410、D9420、D9510、D9520シリーズ証明書（IECEx BVS 18.0012X、DEKRA、2022-07-18)SIL:EXIDA GM 17/11-006 R008 SILアプリケーションD9510S、D9520Sの分析(GM 17/11-006 R008、EXIDA、2018-03-28)適合宣言:D9410、D9420、D9510、D9520のEU適合宣言
