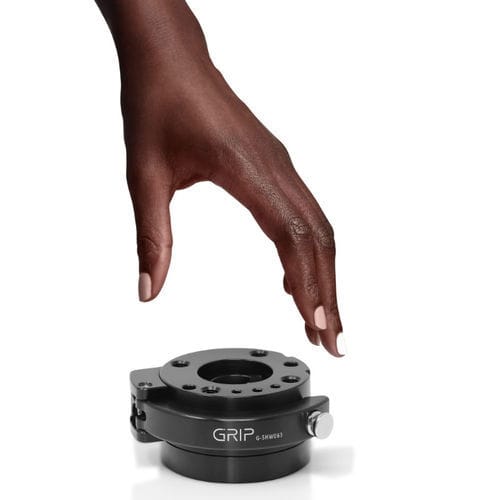

空圧式工具交換装置 SHW-P

ロボット用機械的に作動

SHWコネクタは、エアフィードスルーと最適化されたロック機構を内蔵した手動式エンドオブアームツールチェンジャーです。ツールチェンジャーは、上部アセンブリと下部アセンブリを一緒にロックする円筒形のボルトで構成されています。センタリングディスクは、ロボットの上部アセンブリ（ロボット側）と下部アセンブリ（ツール側）の両方に取り付けることができ、ツールがロボットアームに正しくアライメントされるようにします。 SHWコネクタの利点 空気圧フィードスルーの統合 DIN EN ISO 9409-1に準拠したインターフェース 高い繰返し精度 < 0.02 mm 耐久性 - 5000回以上アプリケーションを変更しても精度が落ちない 低い自重で高荷重に耐える 一体型操作レバーによるツールレス 純粋な折りたたみ動作を実現した改良型操作レバー 直感的な操作：片手でリリースとクローズが可能 陽極酸化処理された高強度アルミニウム製で軽量 エネルギー供給用の一体型取り付け面 ロックピンがハンドレバーを固定し、不用意なリリースを防止 高強度アルミニウム 素早く 直感的に ワンアクションで 安全
