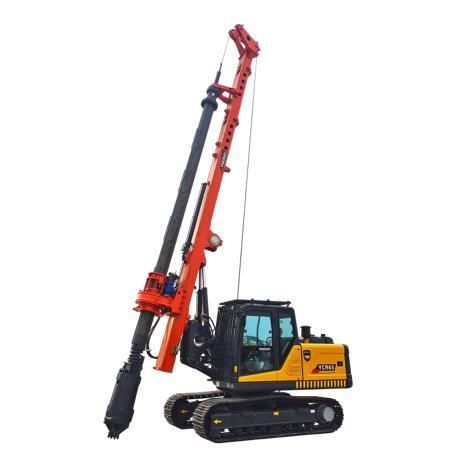

杭打ち掘削装置 YCR65移動式回転式ディーゼルエンジン式
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- 杭打ち
- 移動性
- 移動式
- ボーリング ユニット
- 回転式
- その他の特徴
- ディーゼルエンジン式
- 部門
- 土木工学用
- 穴径
最少: 600 mm
(24 in)最大: 1,200 mm
(47 in)- 穴の深さ
27 m
(88'06" )- ケーブル径
12 mm, 18 mm
(0 in, 1 in)- 全長(作業時)
530 cm
(209 in)- 全幅(作業時)
260 cm
(102 in)- 全高(作業時)
1,246 cm
(491 in)- 重量
22,000 kg
(48,501.7 lb)- エンジン出力
92 kW
(125.09 hp)- 輸送時の全長
1,152 cm
(454 in)- 輸送時の全幅
260 cm
(102 in)- 輸送時の全高
348 cm
(137 in)
詳細
概要
主要仕様
性能とウインチ
マストと掘削能力
寸法と重量
推奨ドリルパイプ
- ロータリ掘削機 型式 YCR65、エンジン yuchaiYCF36125 搭載
- 定格出力 92 kW / 2200 rpm、ロータリ最大トルク 65 kN·m
- 場所打ち杭や基礎掘削に適する、輸送可能な構成
主要仕様
- エンジン型式：yuchaiYCF36125
- 定格出力 / ロータリ回転数：92 kW / 2200 rpm
- ロータリ駆動 最大出力トルク：65 kN·m；ロータリ回転数：0–35 rpm
- 最大下降ピストン押力：110 t；最大引抜力：130 t；最大下降ピストンストローク：2000 mm
性能とウインチ
- 主ウインチ — 最大引抜力：95 t；最大速度：85 m/min；ワイヤ径：φ18 mm
- 補助ウインチ — 最大引抜力：95 t；最大速度：75 m/min；ワイヤ径：φ12 mm
マストと掘削能力
- マスト傾斜 前後：5°；左右：±4°
- 最大掘削径：600–1200 mm；最大掘削深度：27 m
寸法と重量
- 機械重量：22 t
- 輸送時寸法：11520×2600×3480 mm
- 作業時寸法：5300×2600×12460 mm
推奨ドリルパイプ
- ドリルパイプ構成：MZ/JS φ299-4×7.6 m
