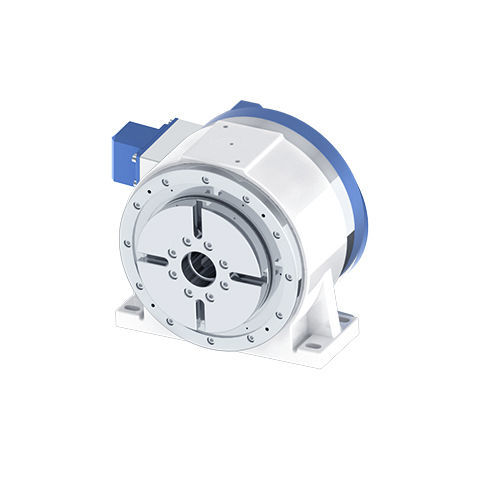

モーター駆動円テーブル DZGD-180A11

横型素材加工用CNC

主にCNC機械に適用され、割り出し部品として働く。 1、高効率 最高回転速度が400rpmで、ウォーム式やギア式の外部駆動ロータリーテーブルと異なり、高速で高効率の加工を実現できます。 2、超大トルク 独自に開発したトルクモータは革新的な設計を採用し、一般的なモータに比べ効率が63％向上し、超大トルクでの高効率加工を実現しました。 3、超高精度 ロータリーテーブルには、位置決め精度±3″、繰り返し位置決め精度±1″の超高精度アブソリュートタイプエンコーダを採用しています。 4、高いクランプ力 革新的な設計のクランプ構造は、従来のディスクブレーキより体積が小さく、応答速度が10倍、クランプ剛性が3倍向上しました。 5、高い安定性 構造の完全なシミュレーション最適化と総合テストにより、10,000台以上のDD回転テーブルのお客様に使用され、検証された後、機械全体の安定性を確保することができます。 高さ中心（mm） - 135 クランプ方式 クランプトルク（Nm） - 235 ディスク面振れ（mm） - 0.01 ディスク面振れ（mm） - 0.005 ドライバー電圧（V） - 220 定格/最高回転数（rpm） - 200/250 定格／最大トルク（Nm） - 105/332 定格/最大電流（A） - 8.5/30 位置決め精度（arc-sec） - ±3 繰り返し位置決め精度（arc-sec） - ±1 最小単位（度） - 0.001 耐荷重（kg） - 50 重量（kg） - 66 保護等級 - IP66
