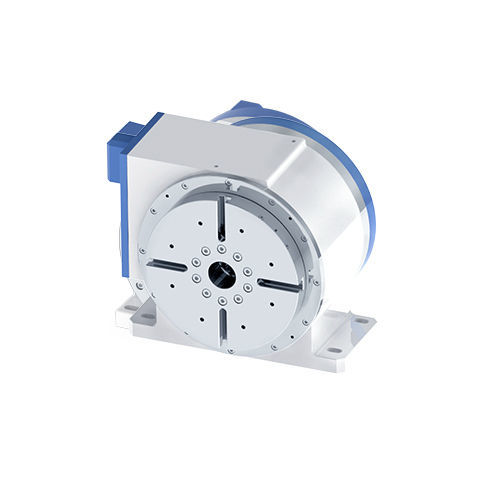

モーター駆動円テーブル DZDH-255-200-160-253-A26-A

横型素材加工用ダイレクトドライブ

概要
DZDH-255-200-160-253-A26-A 回転テーブルは、マシニングセンタの第四軸や、瞬間的に高トルクを必要とする回転加工向けに設計されています。連続トルク253 Nm、最大トルク748 Nm。貫通穴設計を採用し、心押し台による支援に対応します。許容モーメント荷重は1000 Nm、保護等級はIP67です。

主な特長

• 連続トルク：253 Nm
• ピークトルク：748 Nm
• クランプトルク：500 Nm（クランプ空気圧 0.5–0.6 MPa）
• 定格/最大回転数：200 rpm
• 貫通穴により工具や配線の通しが可能
• 位置決め精度：格子 ±10 s、時間格子 ±3 s；繰り返し精度（双方向）格子 ±2 s、時間格子 ±1 s
• 保護等級 IP67（切削油・切りくずに対する耐性）
• エンコーダー選択肢：Mitsubishi（オプション）、Fanuc、Siemens、BiSS-C
• ウォームギア式に比べて摩耗が少ない無摩耗伝動設計で保守負荷を低減

技術データ
モデル: DZDH-255-200-160-253-A26-A
定格速度: 200 rpm
最大速度: 200 rpm
定格トルク: 253 Nm（連続）
最大トルク: 748 Nm
定格電流: 17.5 A
最大電流: 63 A
モーター極数: 30
定格電圧: 220 V
クランプトルク: 500 Nm
クランプ空気圧: 0.5–0.6 MPa
位置決め精度: 格子 ±10 s；時間格子 ±3 s
双方向繰り返し精度: 格子 ±2 s；時間格子 ±1 s
保護等級: IP67
エンコーダー種別: Mitsubishi（オプション）、Fanuc、Siemens、BiSS-C
許容荷重: 100 kg（後部席 150 kg）
許容慣性モーメント: 3 kg·m²
許容モーメント荷重: 1000 Nm

用途

• マシニングセンタの第四軸としての多面加工・インデックス加工
• 瞬間的に高トルクが必要な切削や重負荷のフライス加工
• 心押し台併用の長尺・大径ワークのクランピング
• 工具通しを伴う自動化加工セルでの回転インデックス

オプション・付属品

• エンコーダー選択：Mitsubishi（オプション）、Fanuc、Siemens、BiSS-C
• 心押し台 / テールシート
• カスタムフランジ、取り付けアダプタ
• ご要望に応じた真空または油圧締め付けインターフェース

発注情報
標準品番: DZDH-255-200-160-253-A26-A。発注時はエンコーダー種別、心押し台オプション、取り付けインターフェースを指定してください。フランジ寸法や取り付けクリアランスは図面を参照してください。
