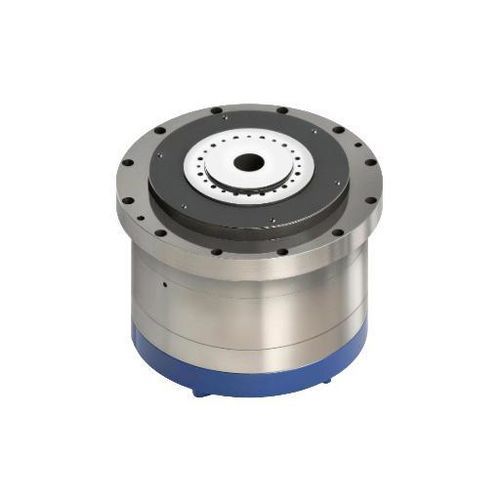

モーター駆動円テーブル DZDV-160-200-62-35-A26-A1

縦型素材加工用コンパクト

製品概要
A1構成はコンパクトな機械レイアウト向けに設計されています。回転ユニットの質量は40 kgで、許容搭載荷重は最大35 kgです。定格速度240 rpm、26ビットBiSS‑Cエンコーダ、保護等級IP66、双方向繰り返し精度±1 arcsecを備えています。

技術データ（表）
DZDV-160-200-62-35-A26-A1
定格速度: 240 rpm
最高速度: 240 rpm
定格トルク: 30 Nm
最大トルク: 75 Nm
定格電流: 2.8 A
最大電流: 7.0 A
モーター極数: 22
定格電圧: 220 V
クランプトルク: ≥235 Nm
クランプ空気圧: 0.47–0.55 MPa
位置決め精度: ±3 arcsec
双方向繰り返し精度: ±1 arcsec
保護等級: IP66
エンコーダ: 26 bit (BiSS‑Cプロトコル)
許容荷重: 35 kg
騒音値: ≤68 dB
正味重量: 40 kg

用途

• 密閉性が必要な高精度の回転テーブルを備えた、コンパクトなCNCのインデクシングや4軸構成。

仕様 / 技術仕様

• 型番: DZDV-160-200-62-35-A26-A1
• 構成: コンパクト機械レイアウト用 A1
• 回転ユニット重量: 40 kg
• 許容搭載荷重: 35 kg
• 定格/最大速度: 240 rpm
• 定格/最大トルク: 30 Nm / 75 Nm
• 定格/最大電流: 2.8 A / 7.0 A
• モーター極数: 22
• 定格電圧: 220 V
• クランプトルク: ≥235 Nm
• クランプ空気圧: 0.47–0.55 MPa
• 位置決め精度: ±3 arcsec
• 双方向繰り返し精度: ±1 arcsec
• 保護等級: IP66
• エンコーダ: 26 bit (BiSS‑Cプロトコル)
• 許容荷重: 35 kg
• 騒音値: ≤68 dB
• 正味重量: 40 kg
