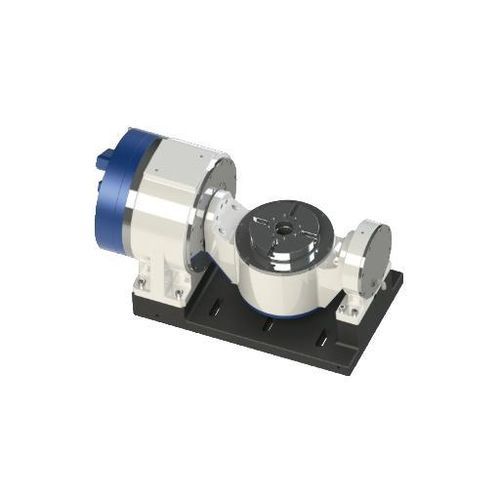

モーター駆動円テーブル DZDC-260-20/1250-30/105-A20V-A/AB

横型素材加工用ダイレクトドライブ

概要
DZDC-260-A6 は、ワーク保持面を 260 mm に拡張し、60 kg の積載を可能にする 5 軸クレードル（揺籠）テーブルです。A・C 軸はトルクモータのダイレクトドライブを採用し、ピークトルクは A 軸 600 N·m、C 軸 332 N·m で、中型の複雑な部品加工に適したバランスの取れたプラットフォームを提供します。

主な仕様（ポイント）

• 面径（C 軸）：Ø260 mm
• 積載量：60 kg
• 最大トルク：A 軸 600 N·m、C 軸 332 N·m
• 駆動方式：トルクモータ ダイレクトドライブ（A/C 軸）
• 冷却：A 軸 水冷 / C 軸 自然冷却
• 保護等級：IP66

技術データ（表抜粋）
モデル：DZDC-260-20/1250-30/105-A20V-A/AB
A 軸 | C 軸
ディスク表面直径（mm）： / | 280
センター高さ（mm）：200 | /
ディスク高さ（mm）： / | 256.8
中心穴直径（mm）： / | 45
クランプ方式：空気(0.5-0.55MPa) | 空気(0.5-0.53MPa)
締め付けトルク（N.m）：GLN(@0.5MPa) | 235(@0.5MPa)
ディスク表面振れ（mm）： / | 0.01
ディスク半径方向振れ（mm）： / | 0.005
駆動タイプ：トルクモータ ダイレクトドライブ | トルクモータ ダイレクトドライブ
ドライバ電圧（V）：220 | 220
定格/最大回転数（rpm）：200/200 | 200/250
定格/最大トルク（N.m）：300/600 | 109/332
定格/最大電流（A）：18/36 | 8.5/90
出力 S1 100% (kW)：6 | 2.2
出力 S6 40% (kW)：7.2 | 3.29
エアシールガス流量（L/min）： / | /
冷却方式：水冷 | 自然冷却
冷却流量：>3.5 | /
モータ温度センサ型式：KTV84-130 | KTV84-120
位置決め精度（角秒）：Time grating ±10; Grating ±10 | Time grating ±3; Grating ±10
繰り返し位置決め精度（角秒）：Time grating ±4; Grating ±2 | Time grating ±3; Grating ±2
最小単位（°）：0.001 | 0.001
搭載能力（kg）：60
重量（kg）：250
保護等級：IP66
注：制御システム：FANUC、HNC、SYNTEC、SIEMENS、MITSUBISHI

用途 / 適用領域
A/C 軸のバランスの取れたトルク、ダイレクトドライブの応答性、面径 260 mm と 60 kg の積載が要求される 5 軸クレードル加工に最適。CNC 工場でのフライス加工や仕上げ加工に適用されます。

特長 / 技術仕様

• モデル名：DZDC-260-A6（表中表記：DZDC-260-20/1250-30/105-A20V-A/AB）
• 面径（C 軸）：Ø260 mm（表では C 軸 280 mm と併記）
• センター高さ：200 mm
• ディスク高さ：256.8 mm
• 中心穴径：45 mm
• クランプ方式：空気（A:0.5–0.55 MPa / C:0.5–0.53 MPa）
• 締め付けトルク：GLN(@0.5MPa) / 235(@0.5MPa)
• 面振れ：表面 0.01 mm、半径方向 0.005 mm
• 駆動方式：トルクモータ ダイレクトドライブ
• ドライバ電圧：220 V
• 定格/最大トルク：A 軸 300/600 N·m、C 軸 109/332 N·m
• 定格/最大回転数：A 軸 200/200 rpm、C 軸 200/250 rpm
• 定格/最大電流：A 軸 18/36 A、C 軸 8.5/90 A
• 出力 S1（100%）：A 軸 6 kW、C 軸 2.2 kW
• 冷却：A 軸 水冷、C 軸 自然冷却（冷却流量 >3.5）
• モータ温度センサ：KTV84-130 / KTV84-120
• 位置決め精度および繰り返し精度：表記の角秒値を参照
• 最小角単位：0.001°
• 製品重量：約 250 kg
• 保護等級：IP66
• 対応制御システム：FANUC、HNC、SYNTEC、SIEMENS、MITSUBISHI
