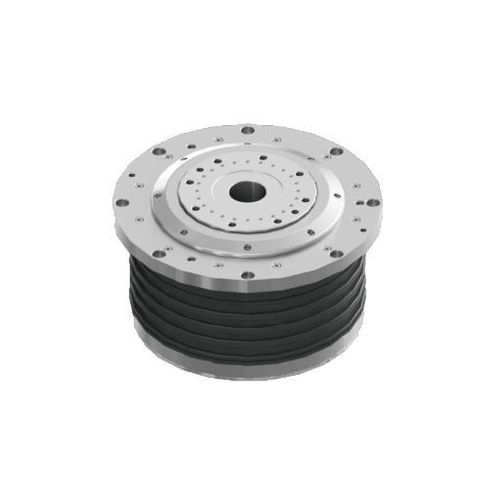

モーター駆動円テーブル DZDV-320-200-41-300-A26

横型研削用IP67

概要
DZDV-320-200-41-300-A26は、工具研削および機械組み込み向けに設計された薄型回転テーブルです。広い上部取り付け面と低い設置高を組み合わせ、定格トルク300 Nm、最大トルク600 Nm、許容荷重200 kgを実現します。オプションの空気式クランプとBiSS-Cフィードバックにより、自動化された研削・加工セルでの高精度位置決めが可能です。

技術データ
DZDV-320-200-41-300-A26
定格速度: 200 rpm
最大速度: 200 rpm
定格トルク: 300 Nm
最大トルク: 600 Nm
定格電流: 18 A
最大電流: 36 A
モーター極数: 48
定格電圧: 220 V
クランプトルク: 235 Nm
クランプ空気圧: 0.5–0.6 MPa（オプション）
位置決め精度: グレーティング ±10 s；時間グレーティング ±3 s
双方向繰り返し精度: グレーティング ±2 s；時間グレーティング ±1 s
保護等級: IP67
エンコーダータイプ: BiSS-C
許容荷重: 200 kg
許容ワーク慣性: 3 kg·m²
許容モーメント荷重: 1000 Nm

用途
工具研削機への組み込み、治具のサーボインデックス、コンパクトな加工セルでの高トルクかつ高精度のエンコーダーフィードバックが必要な用途に適しています。

特徴 / 製品仕様

• モデル: DZDV-320-200-41-300-A26
• 薄型設計で広い上部取り付け面を持つ回転テーブル
• 定格/最大トルク: 300 Nm / 600 Nm
• 許容荷重: 200 kg；許容慣性: 3 kg·m²
• 速度: 200 rpm（定格および最大）
• エンコーダーフィードバック: 高精度のBiSS-C
• 空気式クランプオプション: 235 Nm（0.5–0.6 MPa）
• 保護等級: IP67
• 電気仕様: 220 V；定格電流 18 A、最大 36 A
• 工具研削治具や自動化セルに適合
