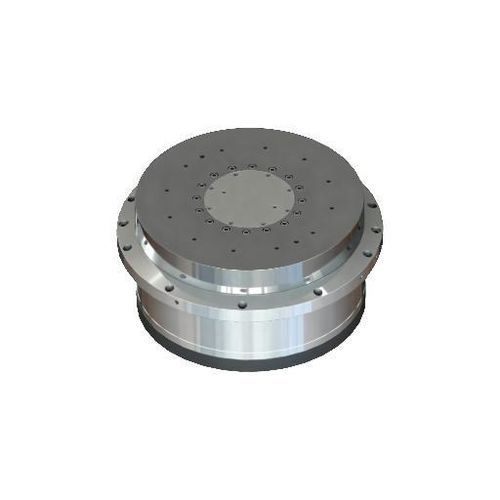

モーター駆動円テーブル DZDV-500-700-112.5-400-A26-A

縦型素材加工用

概要
回転およびインデックス時間を短縮する目的で設計された回転テーブル DZDV-500-700-112.5-400-A26-A は、ピークで1,400 rpm を達成しつつピークトルク800 Nm と定格耐荷重200 kg を維持します。水冷と26ビット BiSS-C エンコーダにより、高速域での精密なフィードバックと制御が可能です。

技術データ
DZDV-500-700-112.5-400-A26-A
定格速度: 700 rpm
最大速度: 1400 rpm
定格トルク: 400 Nm
ピークトルク: 800 Nm
定格電流: 55 A
最大電流: 110 A
モーター極数: 78
定格電圧: 380 V
端面振れ: ≤0.02 mm
ラジアル振れ: ≤0.03 mm
位置決め精度: ±10"
ブレーキ空気圧: 0.47–0.55 MPa
冷却方式: 水冷
ブレーキ締め付けトルク（膨張時）: ≥1400 Nm
エンコーダ: 26ビット BiSS-C
許容荷重: ≤200 kg
正味重量: 350 kg

寸法
寸法図はお問い合わせください。

特徴 / 技術仕様

• モデルシリーズ: DZDV-500
• 定格/ピークトルク: 400 Nm / 800 Nm
• 定格/最大速度: 700 rpm / 1400 rpm
• 許容荷重: ≤200 kg
• 冷却方式: 水冷
• エンコーダ: 26ビット BiSS-C
• 電気仕様: 380 V; 定格55 A、最大110 A
• 精度: 位置決め ±10"; 端面振れ ≤0.02 mm; ラジアル振れ ≤0.03 mm
• ブレーキ: 空気圧 0.47–0.55 MPa; 締め付けトルク ≥1400 Nm
• 正味重量: 350 kg
